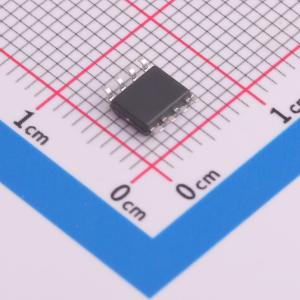

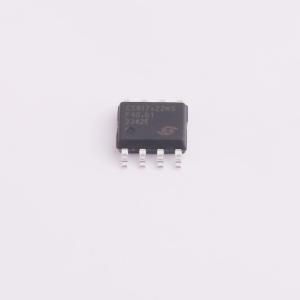

CS817x22HS
CS817x20/CS817x22 低功耗双通道数字隔离器
- SMT扩展库
- 嘉立创SMT补贴
描述
低功耗数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CS817x22HS商品编号
C7422523商品封装
SOIC8(S)包装方式
编带
商品毛重
1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 200Kbps | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CS817x2x是低功耗两通道数字隔离器系列产品。在隔离CMOS数字I/O时，CS817x2x器件具有高电磁抗扰度和低辐射特性。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CS817x20器件具有两个前向双通道，CS817x22具有一个前向和一个反向两个通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，后缀为L的器件默认输出为低电平，后缀为H的设备默认输出为高电平。
CS817x2x器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，进而能够防止干扰或损坏敏感电路。高CMTI能力可以保证数字信号的正确传输。CS817x2x器件采用8脚窄体SOIC8封装，所有产品支持绝缘耐压高达3KVrms。
CS817x22HS/LS 典型应用电路
CS817x20HS/LS 典型应用电路
简化框图
