CA-IF1051S-Q1

CA-IF1051S-Q1/CA-IF1051VS-Q1 为控制器局域网(CAN)收发器，符合ISO11898-2:2016 和ISO 11898-5:2007 物理层技术规范。该系列器件设计用于高速CAN FD 网络，可支持高达5Mbps 的传输速率。CAN 总线端口提供高达±58V 的故障保护，满足恶劣环境中的过压保护需求。接收器输入共模范围(CMR)高达 ±30V ，远远超出ISO11898 规范要求的-2V 至 +7V ，非常适合节点间存在较大地电位偏差的CAN 总线网络。此外，CA-IF1051VS-Q1具有独立的逻辑供电电源引脚 (V₁₀) ，可接受2.5V 至5.5V 供电范围，方便连接不同逻辑电平的CAN 控制器，无需额外的电平转换器。

发送器提供显性状态超时检测，避免由于控制器错误或TXD 输入故障而导致的总线闭锁。当TXD 处于显性状态(低电平)的时间超出tDOM 时，驱动器立即释放总线，使输出保持在隐性电平。此外，两款器件还提供静音模式控制(关闭发送器工作)，满足CAN 通信的基本需求。

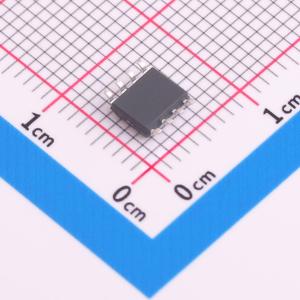

CA-IF1051S-Q1/CA-IF1051VS-Q1 采用8 引脚SOIC 封装，两款器件均可工作在-55℃ 至 +150℃ 结温范围。

CA-IF1051S/VS 为±58V 故障保护的控制局域网(CAN)收发器，满足ISO11898-2 (2016)高速CAN 网络物理层标准规范。全面的保护功能设计，用于支持工作条件恶劣的工业应用。除了提供高压故障保护，这些器件还具有 ±30V 的输入共模范围，能够在具有较大的地电位偏差的总线节点之间实现可靠通信。发送器的显性超时检测可避免处理器故障时锁定总线。另外，发送器输出CANH、CANL 具有短路限流保护及热关断保护功能，一旦检测到故障状态，发送器即刻将总线输出置于高阻态，避免过大的功率损耗。

CA-IF1051VS-Q1 采用双电源供电，专用的逻辑电源 V₁₀ 可接受低至2.5V 至5.5V 的供电电压，当连接低压控制器时，通过采用与微控制器电压相同的 V₁₀ ，可以提供兼容于MCU 逻辑电平的TXD、S 输入和RXD 输出，省去了外部电平转换器。

CA-IF1051S/VS 器件可工作在高达5Mbps 的传输速率，支持 CAN FD。当然，CAN 总线的最大的传输速率还受限于总线负载、节点数、电缆长度等因素。在CAN 网络设计中，需要考虑信号在系统和电缆上的传输损耗、寄生负载、传输延时、网络平衡性、以及地电位偏差和信号完整性，以留出足够的设计余量。

• 满足ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
• 'Turbo' CAN：所有器件均支持经典 CAN 和 5Mbps CAN FD(灵活数据速率)
• 具有超低对称传输延时和快速环路响应，提高时间裕量
• 未上电时，具有理想的无源特性：总线和逻辑侧均处于高阻态(空载)；上电/断电过程中，总线与RXD 输出端无扰动
• 集成保护功能提高系统可靠性
• CANH、CANL 具有 ±58V 故障保护
• ±30V 扩展共模输入范围(CMR)
• Vcc、V₁₀ 欠压保护
• 发送器超时检测避免总线闭锁，允许最低传输速率为5.5 kbps
• 热关断

• 车身控制模块
• 汽车网关
• 高级驾驶辅助系统
• 车载信息娱乐系统
