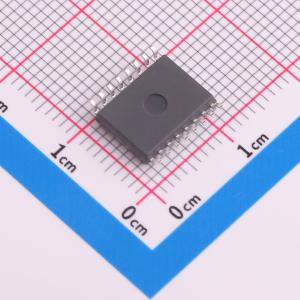

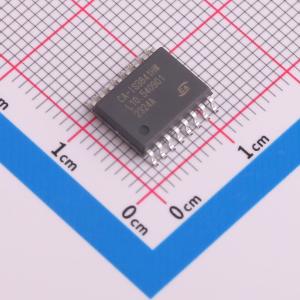

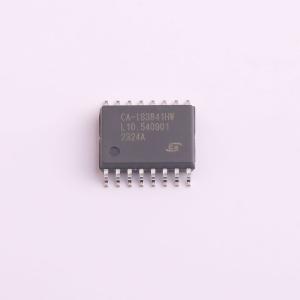

CA-IS3841HW

CA-IS384x 高性能四通道增强型数字隔离器

描述
增强耐压4通道数字隔离器,电容隔离
品牌名称Chipanalog(川土微)
商品型号
CA-IS3841HW
商品编号
C7422547
商品封装
SOIC-16-300mil
包装方式
编带
商品毛重
0.51克(g)

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	高电平

	属性	参数值
	隔离电压(Vrms)	5700
	CMTI(kV/us)	150kV/us
	是否集成电源	否
	温度范围	-40℃~125℃
	应用等级	工业级

详细信息
文档

详细信息

系列说明
特性与应用

CA-IS384x 是一款高性能四通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS384x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。 CA-IS3840 四个通道都在同一个方向上，输出侧（B 侧）具有输出使能； CA-IS3841 具有三个前向和一个反向通道，两侧均具有输出使能； CAIS3842 具有两个前向和两个反向通道，两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失，对于后缀为 L 的设备，默认输出为低，对于带有后缀 H 的设备，默认输出为高。

CA-IS384x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高 CMTI 能力有望保证数字信号的正确传输。 CA-IS384x 器件采用 16 引脚宽体和 16 引脚超宽体 SOIC 封装，所有产品绝缘耐压均高达 5.7kVrms。
