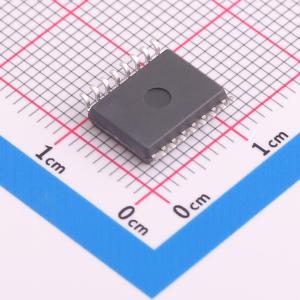

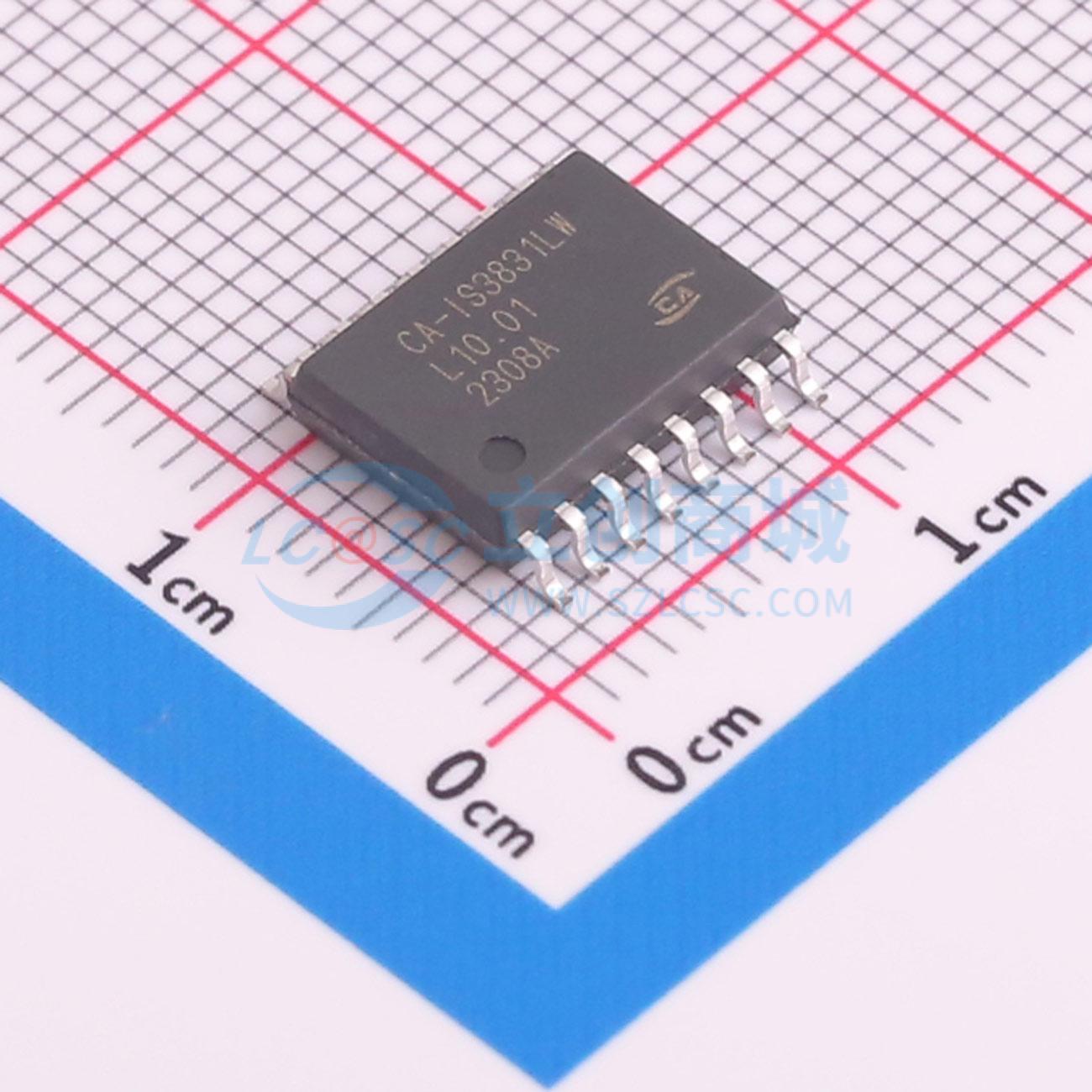

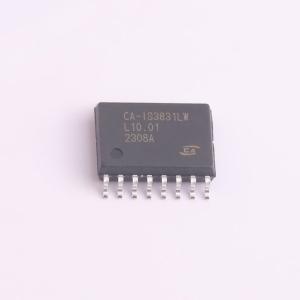

CA-IS3831LW
CA-IS383x 高速三通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 增强耐压3通道数字隔离器,电容隔离
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3831LW
- 商品编号
- C7422567
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.626059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5700 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 传播延迟(tpd) | 12ns |
商品概述
CA-IS383x 是一款高性能三通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS383x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。CA-IS3830 三个通道都在同一个方向上，输出侧（B侧）具有输出使能，CA-IS3831 具有两个前向和一个反向通道，两侧均具有输出使能。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L 的设备，默认输出为低，对于带有后缀H 的设备，默认输出为高。
CA-IS383x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI 能力有望保证数字信号的正确传输。 CA-IS383x 器件采用16 引脚宽体SOIC 封装和16 引脚超宽体SOIC 封装。 宽体封装的产品支持绝缘耐压高达5.7kVrms。超宽体封装的产品支持绝缘耐压高达7.5kVrms。
商品特性
- 信号传输速率：DC to 150Mbps
- 宽电源电压范围：2.5V to 5.5V
- 宽温度范围：-40℃ to 125℃
- 无需启动初始化
- 默认输出高电平和低电平选项
- 优异的电磁抗扰度
- 高CMTI：±150kV/us (典型值)
- 低功耗，(典型值):
- 电流为1.5mA/通道（@5V，1Mbps）
- 电流为6.6mA/通道（@5V，100Mbps）
- 精确时序 (典型值)
- 12ns 传播延迟
- 1ns 脉冲宽度失真
- 2ns 传播延迟偏差
- 5ns 最小脉冲宽度
- 高达5.7kVRMS的隔离电压(宽体封装)
- 高达7.5kVRMS的隔离电压(超宽体封装)
- ESD: HBM±8kV
- 隔离栅寿命：>40年
- 具有使能端的三态输出
- 施密特触发器输入
- 宽体SOIC16-WB(W) 封装
- 超宽体SOIC16-WB(WW) 封装
- 符合RoHS 标准
应用领域
- 太阳能逆变器
- 风力发电
- 高压储能
- 高压电力系统
- 直流充电桩
- 医疗电子
