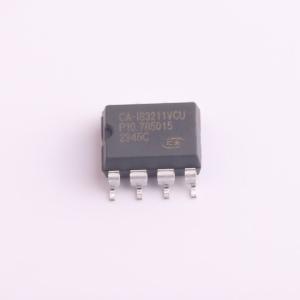

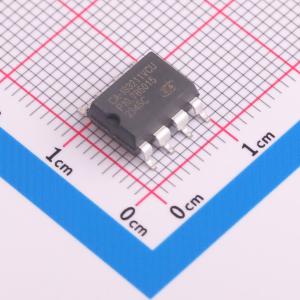

CA-IS3211VCU
5A 拉/6A 灌、 5.7-kVRMS 光耦兼容单通道隔离式栅极驱动器
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3211VCU商品编号
C7422587商品封装
DUB8包装方式
编带
商品毛重
1.443克(g)
详细信息
- 系列说明
- 特性与应用
CA-IS3211 是一款光耦兼容的单通道隔离式栅极驱动器,可用于驱动 MOSFET、IGBT 和 SiC 器件。隔离等级达到5.7kVrms,芯片可提供 5A 拉/6A 灌输出峰值电流能力。高达 30V 的电源电压范围允许使用双极性电源来有效驱动 IGBT 和 SiC 功率 FET。该芯片的性能亮点包括:高共模瞬态抗扰度(CMTI)、低传输延迟、低脉冲宽度失真。严格的工艺控制使得芯片一致性较好。输入级是模拟二极管,与传统的光耦隔离栅极驱动器的 LED 相比,具有更好的长期可靠性和老化特性。高性能和高可靠性使得该芯片适用于工业电源、光伏逆变器、车载充电器、直流电机控制以及汽车空调与加热系统。CA-IS3211 可以驱动高压侧及低压侧的功率管,既能够完全兼容传统的光耦栅极驱动器,又显著提高了驱动的性能。
输入级使用NMOS+电阻的典型应用
输入级使用缓冲器+电阻的典型应用
简化功能框图(SOIC6-WB)
器件信息
文档
用户手册
Chipanalog(川土微)_CA-IS3211系列数据手册(中文)
查看详情
Chipanalog(川土微)_CA-IS3211x光耦兼容型单通道栅极驱动器EVM使用说明(中文)
查看详情
应用笔记
Chipanalog(川土微)_基于CA-IS3211x的100W半桥降压DCDC转换器(中文)
查看详情
Chipanalog(川土微)_栅极驱动电阻设计方法(中文)
查看详情
Chipanalog(川土微)_栅极驱动器输出峰值拉/灌电流测量方法(中文)
查看详情
TI(德州仪器)_适用于栅极驱动器的外部栅极电阻器设计指南(中文)
查看详情
onsemi(安森美)_高压栅极驱动IC自举电路的设计与应用指南(中文)
查看详情
Littelfuse/IXYS_MOSFET/IGBT驱动理论与应用(英文)
查看详情
行业资料
TI(德州仪器)_隔离式栅极驱动器的影响(中文)
查看详情
TI(德州仪器)_了解峰值源电流和灌电流(中文)
查看详情
TI(德州仪器)_MOSFET和IGBT栅极驱动器电路的基本原理(中文)
查看详情
onsemi(安森美)_通用隔离和栅极驱动器概述(英文)
查看详情
onsemi(安森美)_SIC MOSFET 栅极驱动优化(中文)
查看详情
onsemi(安森美)_IGBT技术和应用概述(英文)
查看详情
SKYWORKS_CMOS数字隔离器取代工业应用中的光耦合器(英文)
查看详情
SKYWORKS_隔离器与光耦合器技术(英文)
查看详情
梯度价格
梯度
售价
折合1圆盘
1+¥2.93
10+¥2.39
30+¥2.12
100+¥1.85
500+¥1.69
800+¥1.61¥1288
优惠活动
库存总量
(单位:个)广东仓
1,305
江苏仓
0
购买数量(800个/圆盘,最小起订量 1 个 )
个
个
近期成交35单
