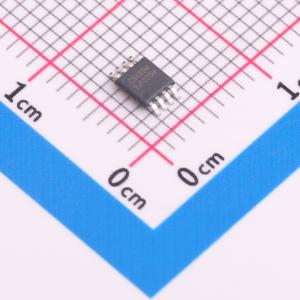

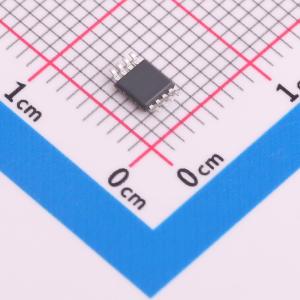

温馨提醒：图片仅供参考，商品以实物为准
CS485M
具有+18kV ESD保护功能的3.3V至5V RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CS485M
- 商品编号
- C7422591
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 50 | |
| 静电保护 | ±18kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 700uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；失效保护；使能关断 |
商品概述
该系列器件为抗噪声半双工收发器，适用于恶劣的工业与电力环境。其总线引脚具备高等级ESD事件耐受能力，可保护内部电路。器件支持3V至5.5V工作电压，提供SOIC8与MSOP8小型封装，适用于空间受限及长电缆多点应用。其在自然通风条件下的工作温度范围为-40℃至125℃。
商品特性
- 符合或超越TIA/EIA-485A标准
- 数据速率：250 kbps
- 3V至5.5V电源电压
- 驱动器具备限流及热关断功能
- 总线I/O提供ESD保护：±18 kV HBM，±4 kV IEC 61000-4-2接触放电
- 支持多达50个总线节点
- 具备开路、短路及空闲总线失效保护
- 扩展工业工作温度范围：-40℃至125℃
- 共模电压范围：-7V至12V
- 待机电流 < 5 μA
- 无毛刺上电与下电
- 提供多种封装：SOIC8，MSOP8
应用领域
- 工厂自动化和控制
- 电力测量
- 楼宇自动化
- HVAC系统
- 视频监控
