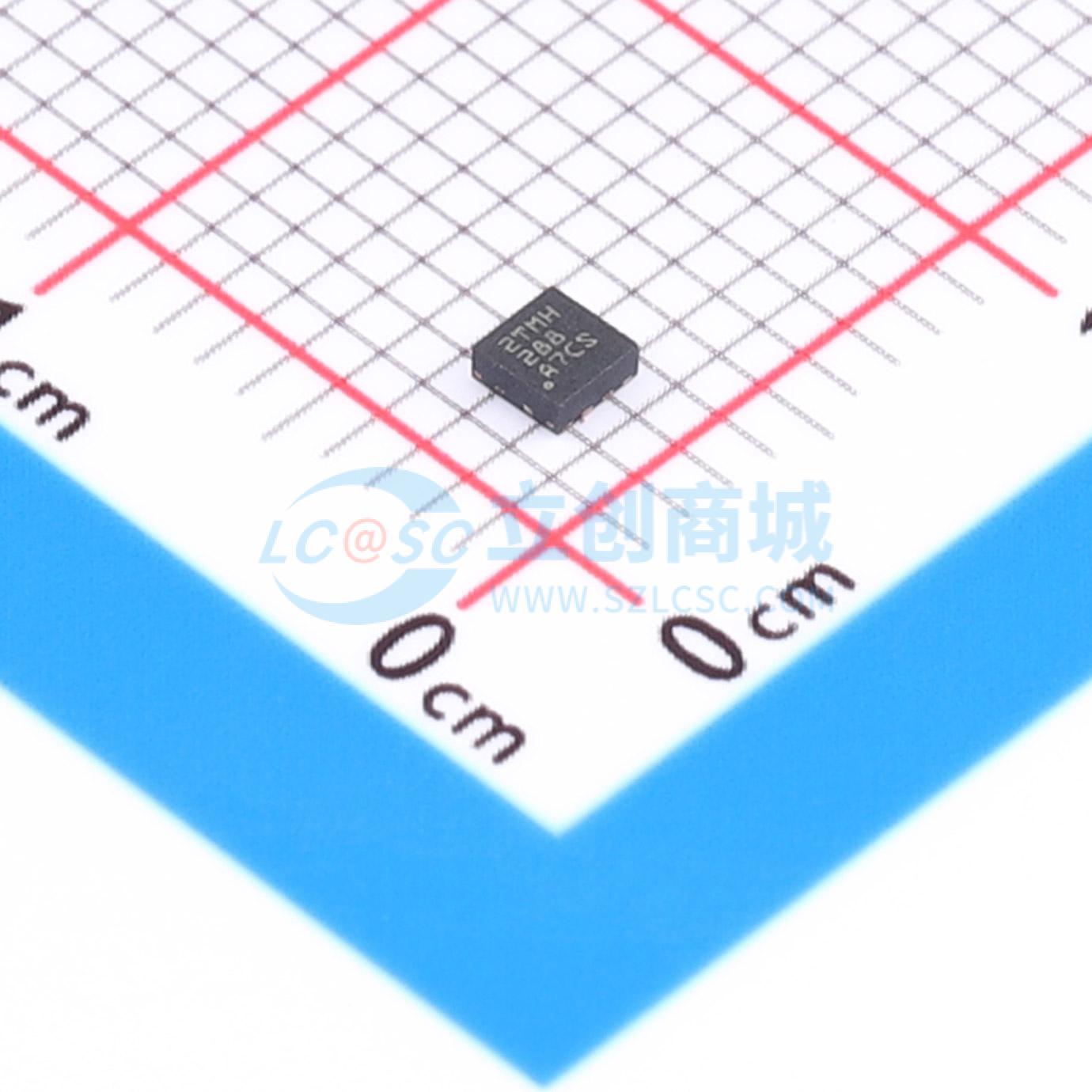

INA351ABSIDSGR

INA351是一款带有集成参考缓冲器的可选增益仪表放大器，在INA351ABS和INA351CDS型号中提供四种增益选项，采用小封装形式。INA351ABS的增益选项为10或20，INA351CDS的增益选项为30或50。这些增益选项可通过切换增益选择（GS）引脚来选择。INA351是桥式传感以及差分转单端转换应用的理想选择。 INA351采用精密匹配的集成电阻构建，无需使用精密或紧密匹配的外部电阻，从而节省了物料清单成本、贴片机处理成本和电路板空间。INA351可直接与低速、10位至14位的模数转换器（ADC）接口，是替代由通用放大器和分立电阻构建的分立仪表放大器的理想选择。 INA351采用三放大器架构设计，经过优化以实现高性能。该器件在所有增益选项下，最低共模抑制比（CMRR）达到86 dB，最大增益误差精确至0.1%，最大失调电压为1.3 mV，而最大静态电流仅消耗135 μA。INA351具有集成关断选项，在闲置时可关闭放大器，以在电池供电应用中进一步节省功耗。

• 专为对尺寸、成本和功耗敏感的应用而设计
• 带有集成参考缓冲器的可选增益选项
  • G = 10或G = 20（INA351ABS）
  • G = 30或G = 50（INA351CDS）
• 节省空间的超小封装选项
  • 10引脚X2QFN（RUG） – 3 mm²
  • 8引脚WSON（DSG） - 4 mm²
  • 8引脚SOT23 - THN（DDF） - 4.64 mm²
• 针对10位至14位系统优化性能
  • 所有增益下的共模抑制比（CMRR）：典型值95 dB
  • 所有增益下的失调电压：典型值0.2 mV
  • 增益误差（典型值）：
    • G = 10、G = 50时为0.015%
    • G = 20、G = 30时为0.020%
• 带宽：G = 10时典型值为100 kHz
• 驱动500 pF负载时过冲小于20%（典型值）
• 优化的静态电流：典型值110 μA
• 针对功耗敏感应用的关断选项
• 电源范围：1.8 V（±0.9 V）至5.5 V（±2.75 V）
• 规定的温度范围：-40℃至125℃

• 桥接网络传感
• 差分转单端转换
• 称重秤
• 模拟输入模块
• 流量变送器
• 可穿戴健身和活动监测器
• 血糖监测仪
• 压力和温度传感
