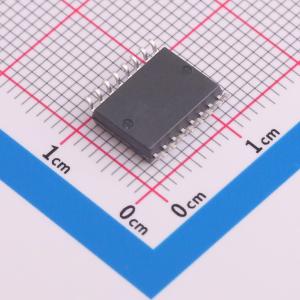

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3092VW
CA-IS309x 集成 DC-DC 转换器的隔离式 RS-485 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5000V耐压集成隔离电源的隔离RS-485/422，三合一隔离485
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3092VW
- 商品编号
- C7422574
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747773克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器(带电源) | |
| 最大数据速率 | 500Kbps | |
| 通讯模式 | 半双工 | |
| 集成电源工作电压 | 3.3V；5V |
| 属性 | 参数值 | |
|---|---|---|
| 集成电源输出电压 | 3.3V；5V | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS309x 系列产品为隔离式半双工RS-485 收发器，内部集成隔离式DC-DC 转换器，省去了外部隔离电源，同时器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，采用5V 或者3.3V 单电源供电，实现高度集成的信号与电源隔离RS-485 解决方案。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。 CA-IS309x 系列产品支持多节点数据通信，总线引脚具有±20kV HBM ESD 保护，可耐受高级别的ESD 事件，保护内部电路不受损害。接收器输入阻抗为1/8 单位负载，允许同一总线上最多挂接256 个收发器。CA-IS309x 系列产品提供DC-DC 转换器和RS-485 收发器供电独立的版本（CA-IS309xVW），便于逻辑侧与低压控制电路的信号交互。 CA-IS309x 采用16 引脚宽体SOIC 封装，支持从 -40°C 到125°C 的工业扩展温度范围。
商品特性
- 满足或超过TIA/EIA-485A标准的RS-485收发器
- CA-IS3092：0.5Mbps；CA-IS3098：20Mbps
- 1/8单位负载，支持多达256个总线节点
- 5V或3.3V逻辑侧供电，提供DC-DC转换器和RS-48收发器供电独立的版本
- 集成低辐射的隔离式DC-DC转换器为总线侧供电
- 3.3V或5V输出电压可选
- 高度集成：内置变压器
- 软启动抑制输入浪涌电流
- 集成过载和短路保护
- 内置热保护功能
- 高共模瞬态抗扰度：±150kV/μs（典型值）
- 总线I/O ESD保护：±20kV HBM ESD
- 带有限流驱动器和热关断功能
- 开路、短路和空闲总线失效保护
- 工作温度范围：-40°C至125°C
- 16引脚宽体SOIC封装
- 额定工作电压下隔离栅寿命大于40年
- 安全认证：符合DIN V VDE V 0884-17:2021-10标准的7071Vₚₖ V₁₀ₜₘ和1414Vₚₖ Vᵢₒᵣₘ隔离
- UL 1577认证：5kVRMS @ 1分钟
- IEC 60950、IEC 60601和EN 61010认证，CQC、TUV和CSA认证
应用领域
- 隔离式RS-485通信接口
- 工厂自动化
- 光伏逆变器
- 楼宇自动化
- 电机驱动
