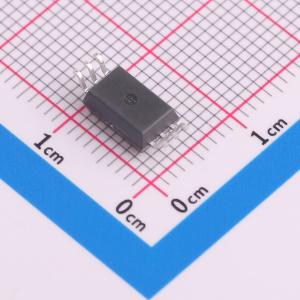

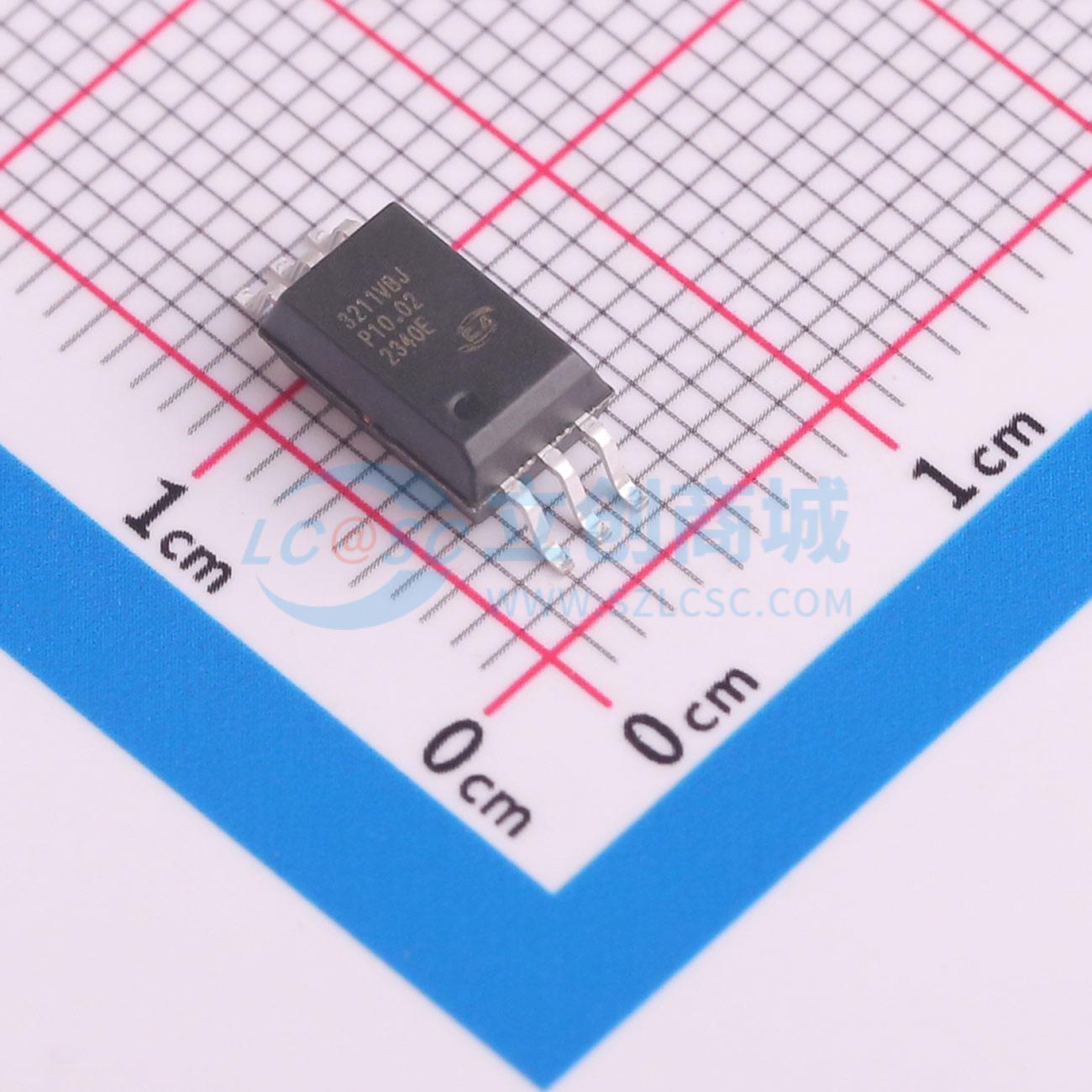

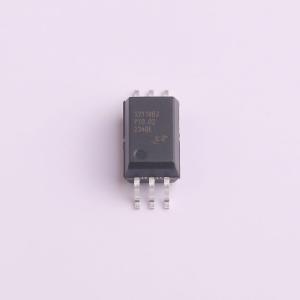

CA-IS3211VBJ
CA-IS3211 5A 拉、6A 灌、 5.7-kVRMS 光耦兼容单通道隔离式栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CA-IS3211 是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动MOSFET、IGBT 和SiC 器件。隔离等级达到5.7kV_RMS，芯片可提供5A 拉、6A 灌输出峰值电流能力。 高达30V 的电源电压范围允许使用双极性电源来有效驱动IGBT 和SiC 功率FET。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3211VBJ
- 商品编号
- C7422552
- 商品封装
- SOIC-6-300mil
- 包装方式
- 编带
- 商品毛重
- 0.6957克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 0 | |
| 最大数据速率 | - | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5700 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+150℃ | |
| 工作电压(VCCB) | 10V~30V | |
| 传播延迟(tpd) | 70ns |
商品概述
CA-IS3211 是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动MOSFET、IGBT 和SiC 器件。隔离等级达到5.7kV_RMS，芯片可提供5A 拉、6A 灌输出峰值电流能力。 高达30V 的电源电压范围允许使用双极性电源来有效驱动IGBT 和SiC 功率FET。该芯片的性能亮点包括：高共模瞬态抗扰度（CMTI）、低传输延迟、低脉冲宽度失真。严格的工艺控制使得芯片一致性较好。输入级是模拟二极管，与传统的光耦隔离栅极驱动器的LED 相比，具有更好的长期可靠性和老化特性。高性能和高可靠性使得该芯片适用于工业电源、光伏逆变器、车载充电器、直流电机控制以及汽车空调与加热系统。CA-IS3211 可以驱动高压侧及低压侧的功率管，既能够完全兼容传统的光耦栅极驱动器，又显著提高了驱动的性能。
商品特性
- 光耦输入的5.7kV_RMS 单通道隔离式栅极驱动器
- 输出峰值电流：5A 拉 / 6A 灌
- 最大30V 输出驱动电源电压
- 8V (B) 或12V (C) VCC 欠压锁定阈值
- 轨到轨输出
- 70 ns（典型值）传输延迟
- 25 ns（最大）部件对部件延迟匹配
- 35 ns（最大）脉冲宽度失真
- 150kV/μs（最小）共模瞬态抗扰度（CMTI）
- 隔离栅寿命大于40 年
- 输入级最高反向耐压，并支持互锁宽体SOIC6-WB/SOIC8-WB 封装，气隙和爬电距离大于8.5mm
- 工作结温范围：-40°C 到150°C
- 安全相关认证：（认证中）8000V_PK 增强隔离耐压，根据DIN V VDE V0884-11: 2017-01(SOIC6-WB/SOIC8-WB)；5300V_PK 基本隔离耐压，根据DIN V VDE V0884-11: 2017-01(DUB8)；5.7kV_RMS 隔离，1 分钟，根据UL 1577(SOIC6-WB/SOIC8-WB)；3.75kV_RMS 隔离，1 分钟，根据UL 1577(DUB8)；TUV 认证，根据EN61010-1:2010+A1
应用领域
- 工业电机控制驱动器
- 工业不间断电源（UPS）
- 太阳能逆变器
- 充电桩
- 储能变流器
