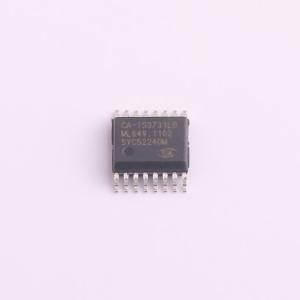

CA-IS3731LB
CA-IS373x 高速三通道数字隔离器
描述
3通道数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3731LB商品编号
C7422555商品封装
SSOP-16包装方式
编带
商品毛重
1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS373x是一款高性能三通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，CA-IS373x器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CA-IS3730三个通道都在同一个方向上，输出侧（B侧）具有输出使能，CA-IS3731具有两个前向和一个反向通道，两侧均具有输出使能。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。
CA-IS373x器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。CA-IS373x器件采用16引脚窄体SOIC封装、16引脚窄体SSOP封装和16引脚宽体SOIC封装。所有产品均具有3.75kVrms的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。
CA-IS3731 典型应用电路
CA-IS37xx 系列数字隔离器应用原理图
简化通道结构图
器件信息
