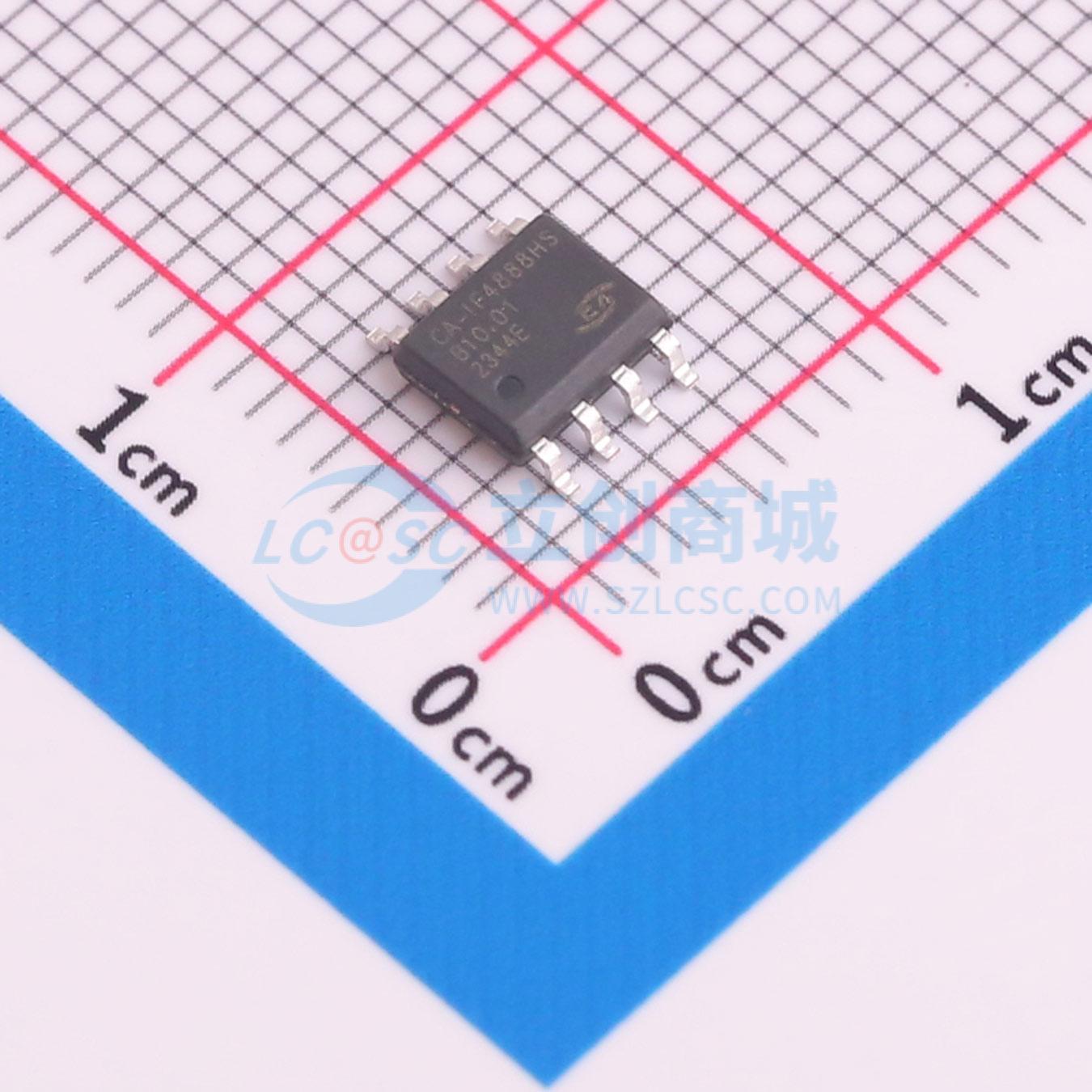

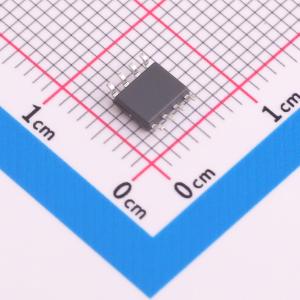

CA-IF4888HS
CA-IF4888HS 总线极性校正 RS485 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CA-IF4888HS 是一款低功耗 RS485 收发器，具有自动总线极性纠正功能。热插拔时，该器件在总线闲置的开始 76ms 内检测并纠正总线极性。该器件可以扩展共模电压范围到 ±15V、故障保护范围 ±30V，适用于长电缆上的应用。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IF4888HS
- 商品编号
- C7422558
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 500Kbps | |
| 节点数 | 256 | |
| 静电保护 | ±30kV | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IF4888HS 是一款低功耗 RS485 收发器，具有自动总线极性纠正功能。热插拔时，该器件在总线闲置的开始 76ms 内检测并纠正总线极性。该器件可以扩展共模电压范围到 ±15V、故障保护范围 ±30V，适用于长电缆上的应用。同时，该器件总线引脚可耐受静电放电，具有对人体放电模式（HBM）、空气间隙放电和接触放电技术规范的高水平保护。
CA-IF4888HS 器件可提供 SOIC8 封装，适用于空间受限的应用。在自然通风环境下的工作温度范围为 –40°C 至 125°C。
商品特性
- 满足 TIA/EIA-485A 标准
- 114ms 内即可实现总线极性校准
- 数据速率：300bps 至 500kbps
- 3V 至 5.5V 电源电压带有限流驱动器和热关断功能
- 总线 I/O ESD 保护：±30kV HBM1/8 单位负载（支持多达 256 个总线节点）
- 工作温度范围：-40°C 至 125°C
- 共模电压范围：±15V
- 故障保护范围：±30V
- 低工作电流：接收模式下最大工作电流 960μA，待机电流 <5μA
- 小尺寸 SOIC8 封装
应用领域
- 工业自动化
- 加热、通风和空调环境系统（HVAC）
- DMX512 网络
- 过程控制
- 电池供电类应用
- 运动控制
- 电信设备
