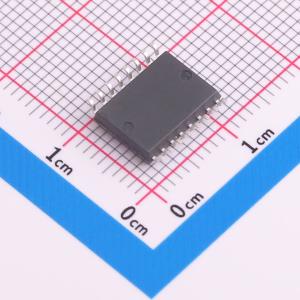

CA-IS2092VW

CA-IS2092x 集成 DC-DC 转换器的隔离式 RS-485 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2500V耐压集成隔离电源的隔离RS-485/422，三合一隔离485
品牌名称: Chipanalog(川土微)
商品型号: CA-IS2092VW
商品编号: C7422559
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.1564克(g)

商品参数

商品概述

CA-IS2092x 系列产品为隔离式半双工RS-485 收发器，内部集成隔离式DC-DC 转换器，省去了外部隔离电源，同时器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO2）绝缘栅隔离，采用5V 或者3.3V 单电源供电，实现高度集成的信号与电源隔离RS-485 解决方案。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。

CA-IS2092x 系列产品支持多节点数据通信，总线引脚具有±20kV HBM ESD 保护，可耐受高级别的ESD 事件，保护内部电路不受损害。接收器输入阻抗为1/8 单位负载，允许同一总线上最多挂接256 个收发器。CA-IS2092x 系列产品提供DC-DC 转换器和RS-485 收发器供电独立的版本（CA-IS2092VW），便于逻辑侧与低压控制电路的信号交互。

CA-IS2092x 采用16 引脚宽体SOIC 封装，支持从 -40°C 到 125°C 的工业扩展温度范围。

应用领域

隔离式RS-485 通信接口
工厂自动化
光伏逆变器
楼宇自动化
电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器(带电源)
	最大数据速率	500Kbps
	通讯模式	半双工
	集成电源工作电压	3.3V；5V

	属性	参数值
	集成电源输出电压	3.3V；5V
	隔离电压(Vrms)	3750
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
