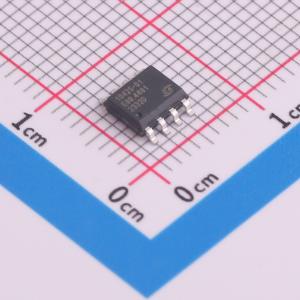

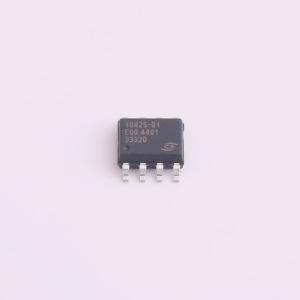

CA-IF1042S-Q1
CA-IF1042-Q1具有±70V故障保护的CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合ISO11898-2:2016和ISO11898-5:2007物理层标准，支持经典CAN和5Mbps CAN FD网络。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IF1042S-Q1
- 商品编号
- C7422544
- 商品封装
- SOIC8(S)
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
这款 CAN 收发器系列符合 ISO 11898-2 (2016) 高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 5Mbps（兆位每秒）的 CAN FD 网络。部件号包含“V”后缀的器件配有用于 I/O 电平转换的辅助电源输入（用于设置输入引脚阈值和 RXD 输出电平）。该系列器件具有低功耗待机模式及远程唤醒请求特性。此外，所有器件均包含多种保护功能， 以提高器件和 CAN 网络的稳定性。
CA-IF1042-Q1 是一款具有低功耗待机模式的 CAN 收发器芯片，适用于汽车，卡车，公交车，工程车、工业网络控制等领域，支持 5Mbps 的 CAN FD 灵活数据速率，符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准。
商品特性
- 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
- 所有器件均支持经典 CAN 和 5Mbps CAN FD（灵活数据速率）
- I/O 电压范围支持 3.3V 和 5V 微控制器 (MCU)
- 未上电时的理想无源特性，总线和逻辑引脚处于高阻态（无负载），上电和掉电时总线和 RXD 输出上无毛刺脉冲
- 总线故障保护：±70V
- Vcc 和 V10（仅限 V 型号）电源引脚上具有欠压保护
- 驱动器显性超时 (TXD DTO) – 最低数据速率低至 4kbps
- 热关断保护 (TSD)
- 接收器共模输入电压：±30V
- 典型环回延迟：160ns
- 结温范围：-55°C 至 150°C
- 可提供 SOIC8 封装和无引线 DFN8 封装 (3.0mm x 3.0mm)
- AEC-Q100 Grade 1
应用领域
- 车身控制模块
- 汽车网关
- 高级驾驶辅助系统(ADAS)
- 信息娱乐系统
- 混动、电动汽车动力系统
- 个人交通工具 - 电动自行车
- 工业控制
