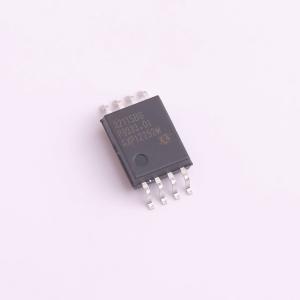

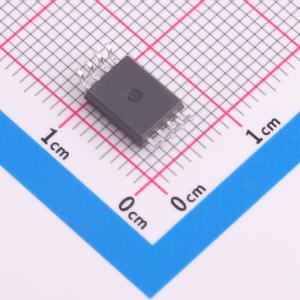

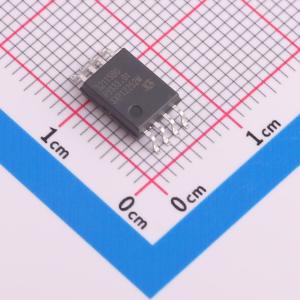

CA-IS3211SBG
5A 拉/6A 灌、 5.7-kVRMS 光耦兼容单通道隔离式栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CA-IS3211 是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动 MOSFET、IGBT 和 SiC 器件。隔离等级达到 5.7kV_RMS，芯片可提供 5A 拉、6A 灌输出峰值电流能力。 高达 30V 的电源电压范围允许使用双极性电源来有效驱动 IGBT 和 SiC 功率 FET。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3211SBG
- 商品编号
- C7422525
- 商品封装
- SOIC-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.481215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 5A | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(Tj) | |
| 传播延迟 tpLH | 105ns | |
| 传播延迟 tpHL | 105ns | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 10V~30V |
商品概述
CA-IS3211 是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动 MOSFET、IGBT 和 SiC 器件。隔离等级达到 5.7kV_RMS，芯片可提供 5A 拉、6A 灌输出峰值电流能力。 高达 30V 的电源电压范围允许使用双极性电源来有效驱动 IGBT 和 SiC 功率 FET。该芯片的性能亮点包括：高共模瞬态抗扰度（CMTI）、低传输延迟、低脉冲宽度失真。严格的工艺控制使得芯片一致性较好。输入级是模拟二极管，与传统的光耦隔离栅极驱动器的 LED 相比，具有更好的长期可靠性和老化特性。高性能和高可靠性使得该芯片适用于工业电源、光伏逆变器、车载充电器、直流电机控制以及汽车空调与加热系统。CA-IS3211 可以驱动高压侧及低压侧的功率管，既能够完全兼容传统的光耦栅极驱动器，又显著提高了驱动的性能。
商品特性
- 光耦输入的 5.7kV_RMS 单通道隔离式栅极驱动器
- 输出峰值电流：5A 拉 / 6A 灌
- 最大 30V 输出驱动电源电压
- 8V (B) 或 12V (C) VCC 欠压锁定阈值
- 轨到轨输出
- 70 ns（典型值）传输延迟
- 25 ns（最大）部件对部件延迟匹配
- 35 ns（最大）脉冲宽度失真
- 150kV/μs（最小）共模瞬态抗扰度（CMTI）
- 隔离栅寿命大于 40 年
- 输入级最高反向耐压，并支持互锁宽体 SOIC6 - WB/SOIC8 - WB 封装，气隙和爬电距离大于 8.5mm
- 工作结温范围：-40°C 到 150°C
- 安全相关认证：（认证中）8000V_PK 增强隔离耐压，根据 DIN V VDE V0884 - 17: 2021 - 10(SOIC6 - WB/SOIC8 - WB)；5300V_PK 基本隔离耐压，根据 DIN V VDE V0884 - 17: 2021 - 10 (DUB8)；5.7kV_RMS 隔离，1 分钟，根据 UL 1577(SOIC6 - WB/SOIC8 - WB)；3.75kV_RMS 隔离，1 分钟，根据 UL 1577(DUB8)；TUV 认证，根据 EN61010 - 1:2010 + A1
应用领域
- 工业电机控制驱动器
- 工业不间断电源（UPS）
- 太阳能逆变器
- 充电桩
- 储能变流器
