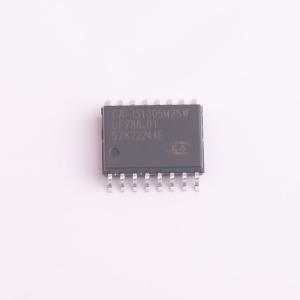

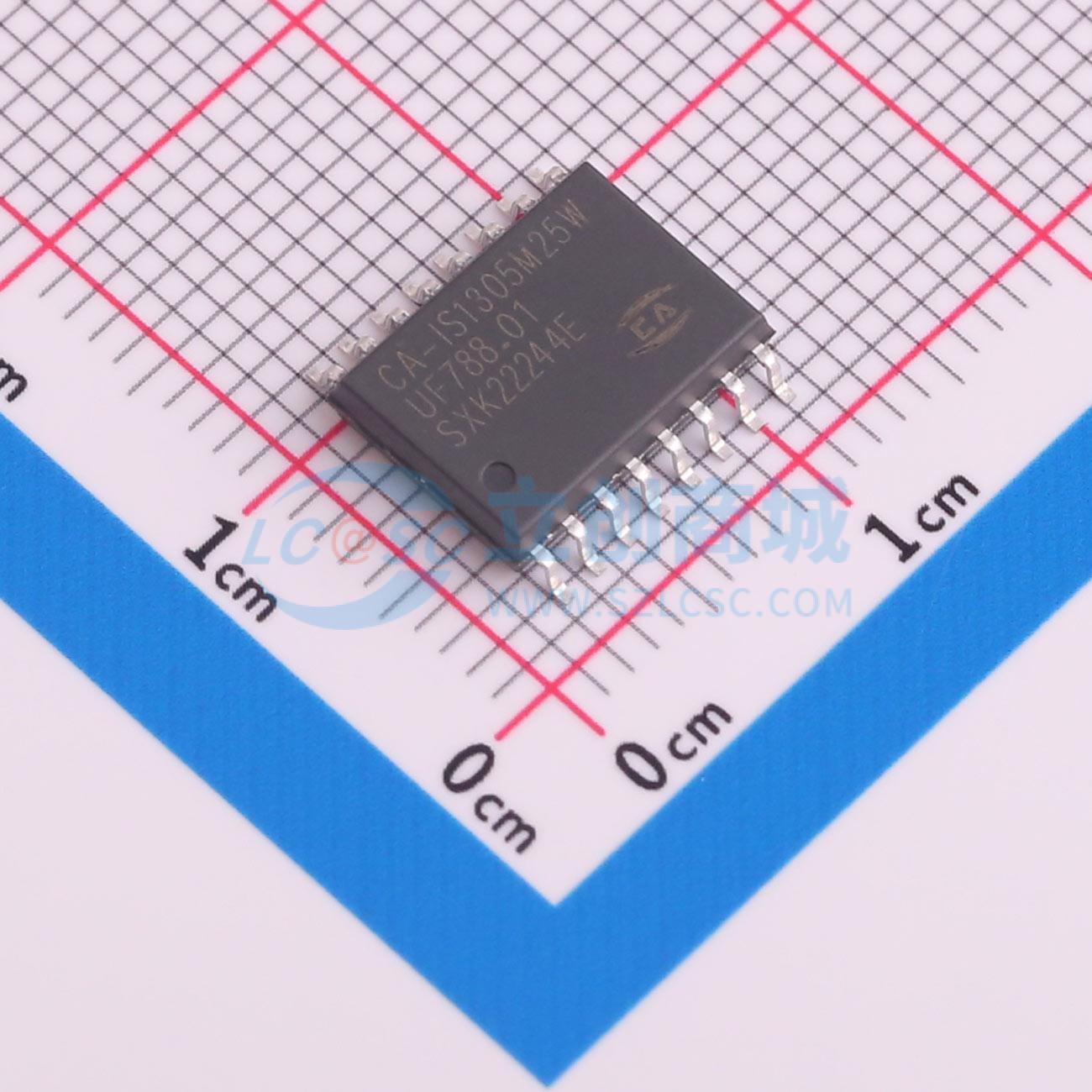

CA-IS1305M25W
CA‐IS1305x 支持外部时钟的 5‐kVRMS 隔离式 Sigma‐Delta 调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离ADC
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS1305M25W
- 商品编号
- C7422528
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.626059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC | |
| 差分输入通道数 | 2 | |
| 分辨率(位) | 16 | |
| 采样率 | 78.1kHz | |
| 时钟频率(fc) | 5MHz~21MHz |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入电压 | ±250mV | |
| 积分非线性 | ±2LSB | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS1305x 器件是一系列为基于分流电阻的电流检测而优化的高精度隔离式Sigma-Delta（ΣΔ）调制器。低的失调和增益误差以及相关温漂能够在全工作温度范围内保持测量的精度。
CA-IS1305x 器件采用二氧化硅（SiO2）作为隔离层，支持符合UL 1577 认证的高达5 kVRMS 的电气隔离。该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着CA-IS1305x 器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部输入共模过压和高边电源丢失检测功能有助于故障诊断和系统安全。
CA-IS1305x 的输出位流可以通过后级的FPGA 或DSP 处理。CA-IS1305x 器件通过使用sinc3 滤波器能够在78.1kSPS 数据吞吐率时实现16 位的分辨率，典型的信噪比（SNR）为85 dB。外部时钟频率范围是从5 MHz 到21MHz，便于同步，同时为使用提供灵活性。
CA-IS1305x 器件通过宽体16 脚SOIC 封装，支持在额定扩展工业温度范围内（-40°C 到125°C）正常工作。
应用领域
- 工业电机控制和驱动
- 隔离式开关电源
- 不间断电源
