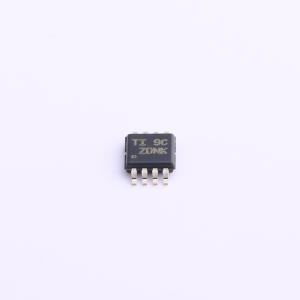

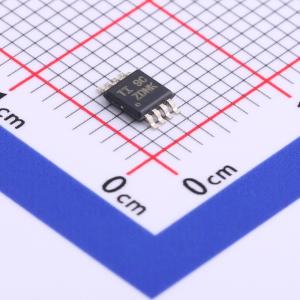

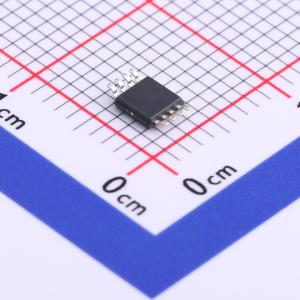

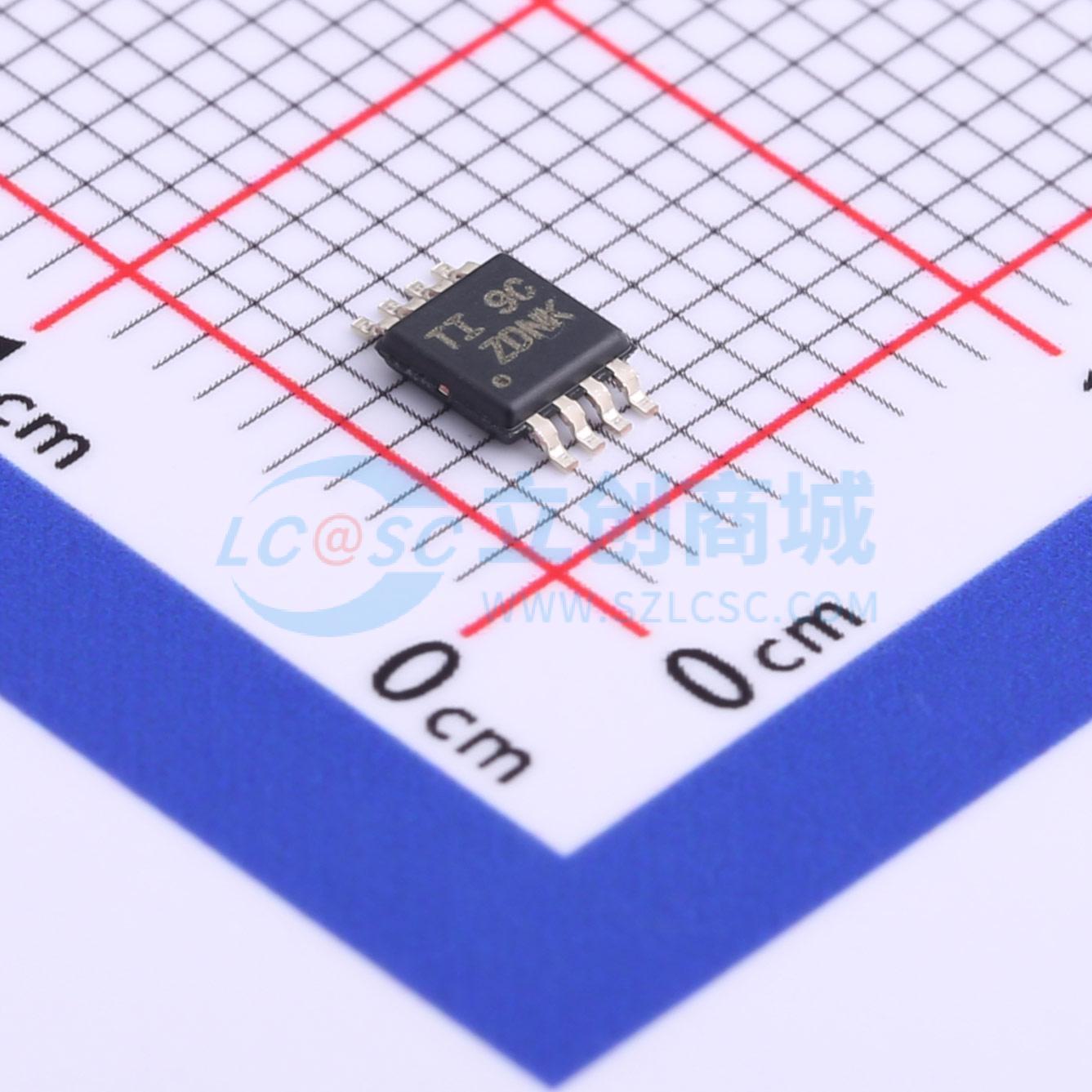

TPS560200QDGKRQ1

4.5V至17V输入、500mA同步降压转换器

描述: TPS560200-Q1是一款集成MOSFET的17V、500mA、低IQ自适应导通时间D-CAP2模式同步单片降压转换器,采用简单易用的8引脚MSOP封装。该器件有助于系统设计人员通过具备成本效益、所用组件较少并且待机电流较低的解决方案完成各种终端设备的电源总线调节器集。器件主控制回路采用D-CAP2模式控制,无需外部补偿元件即可实现快速瞬态响应。自适应导通时间控制支持器件在高负载条件下的PWM模式与轻负载条件下的高级Eco-mode工作模式之间实现无缝切换。
品牌名称: TI(德州仪器)
商品型号: TPS560200QDGKRQ1
商品编号: C779396
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

TPS560200-Q1 是一款集成MOSFET 的17V、500mA、低Iq 自适应导通时间D-CAP2 模式同步单片降压转换器，采用简单易用的8 引脚MSOP 封装。

TPS560200-Q1 有助于系统设计人员通过具备成本效益、所用组件较少并且待机电流较低的解决方案完成各种终端设备的电源总线调节器集。器件主控制回路采用D-CAP2 模式控制，无需外部补偿元件即可实现快速瞬态响应。自适应导通时间控制支持器件在高负载条件下的PWM 模式与轻负载条件下的高级Eco-mode 工作模式之间实现无缝切换。

TPS560200-Q1 的专有电路还可使其适应低等效串联电阻(ESR) 输出电容（如导电性聚合物钽固体电解电容(POSCAP) 和导电性聚合物铝电解电容(SP-CAP)）以及超低ESR 陶瓷电容。该器件由4.5V 至17V 范围内的输入电压供电。输出电压可在0.8V 至6.5V 范围内进行编程。该器件还具有2ms 固定软启动时间。该器件采用8 引脚MSOP 封装。

商品特性

符合面向汽车应用的AEC-Q100 标准
温度范围：等级1，-40°C 至125°C
人体模型(HBM) 静电放电(ESD) 分类等级：H2
带电器件模型(CDM) 静电放电(ESD) 分类等级：C4B
集成单片0.95Ω 高侧和0.33Ω 低侧MOSFET
500mA 持续输出电流
输出电压范围：0.8V 至6.5V
0.8V 基准电压，温度范围内的精度为±1.3%
高级自动跳跃Eco-mode™用于在轻负载时实现高效率
D-CAP2™模式启用快速瞬态响应
无需外部补偿
600kHz 开关频率
2ms 内部软启动
安全启动至预偏置VOUT
热关断
-40°C 至125°C 的工作结温范围
采用8 引脚微型小外形尺寸封装(MSOP)

应用领域

电动汽车(EV) 充电站
信息娱乐系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	800mV~6.5V
	输出电流	500mA
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
