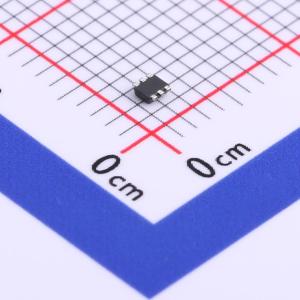

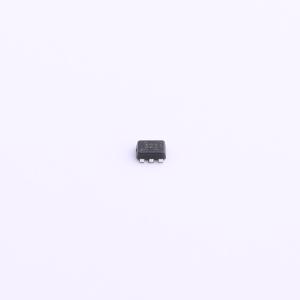

温馨提醒：图片仅供参考，商品以实物为准

TPS563231DRLR

4.5V至17V输入、3A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS563231是一款采用SOT563封装的3A同步降压转换器,输入电压范围为4.5V至17V,输出电压范围为0.6V至7V,开关频率为600kHz。该器件具有低关断电流（小于12μA）,并在轻载运行期间采用脉冲跳跃模式以保持高效率。TPS563231还具有逐周期过流限制、断续模式过流保护、非锁存UVP和TSD保护等功能。
品牌名称: TI(德州仪器)
商品型号: TPS563231DRLR
商品编号: C779412
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

TPS563231是一款采用SOT563封装的简单易用型3A同步降压转换器。该器件经过优化，最大限度地减少了运行所需的外部组件并可实现低待机电流。这些开关模式电源(SMPS)器件采用D-CAP3模式控制，能够提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR)输出电容以及超低ESR陶瓷电容器。在轻载运行期间，TPS563231在脉冲跳跃模式(PSM)下运行，从而保持高效率。TPS563231采用6引脚1.6mm × 1.6mm SOT563 (DRL)封装，额定结温范围为 -40°C至125°C。

商品特性

3A转换器集成了95mΩ和55mΩ FET
D-CAP3™模式控制，用于快速瞬态响应
输入电压范围：4.5V至17V
输出电压范围：0.6V至7V
脉冲跳跃模式
600kHz开关频率
低关断电流（小于12μA）
2%反馈电压精度(25°C)
从预偏置输出电压中启动
逐周期过流限制
断续模式过流保护
非锁存UVP和TSD保护
6引脚SOT563封装

应用领域

数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒(STB)
监控

优惠活动

9.8折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~7V
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
