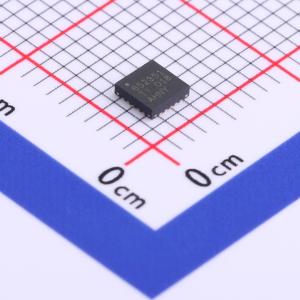

温馨提醒：图片仅供参考，商品以实物为准
TPS65235-1RUKR
集成升压转换器和线性稳压器的电源管理芯片
- 描述
- TPS65235-1是一款专为模拟和数字卫星接收器设计的单片电压调节器,具有I²C接口,支持DiSEqC 2.x和DiSEqC 1.x标准。该芯片支持5V、12V和15V电源轨,最大输出电流可达1000mA,具有高效率的升压转换器和低dropout线性稳压器。内置140mΩ MOSFET,支持1MHz或500kHz可选开关频率,提供22kHz音调生成和检测功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65235-1RUKR
- 商品编号
- C779413
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
参数完善中
商品概述
完整的LNB和I2C接口DiSEqC 2.x及DiSEqC 1.x兼容解决方案，支持5V、12V和15V电源轨，最大输出电流可达1000mA。精确的输出电流限制可通过外部电阻调整。升压开关峰值电流限制与LDO电流限制成比例。具有140mΩ低Rdson内部功率开关的升压转换器，升压开关频率可选1MHz或500kHz，在强制PWM模式下避免可听噪声。专为非I2C应用设计的使能引脚。内置推挽输出级的低压差（LDO）稳压器用于VLNB输出。内置精确22kHz音调发生器并支持外部音调输入，同时支持外部44kHz和22kHz音调输入。可调软启动和13V至18V电压过渡时间。22kHz音调幅度选择范围为650mV至750mV。当EN低时可访问I2C寄存器。短路动态保护。诊断功能包括输出电压电平、DiSEqC音调输入和输出、电流电平以及电缆连接状态监测。具备热保护。采用20引脚WQFN 3 mm x 3 mm (RUK)封装。
应用领域
- 机顶盒卫星接收器
- 电视卫星接收器
- PC卡卫星接收器
- 卫星电视
