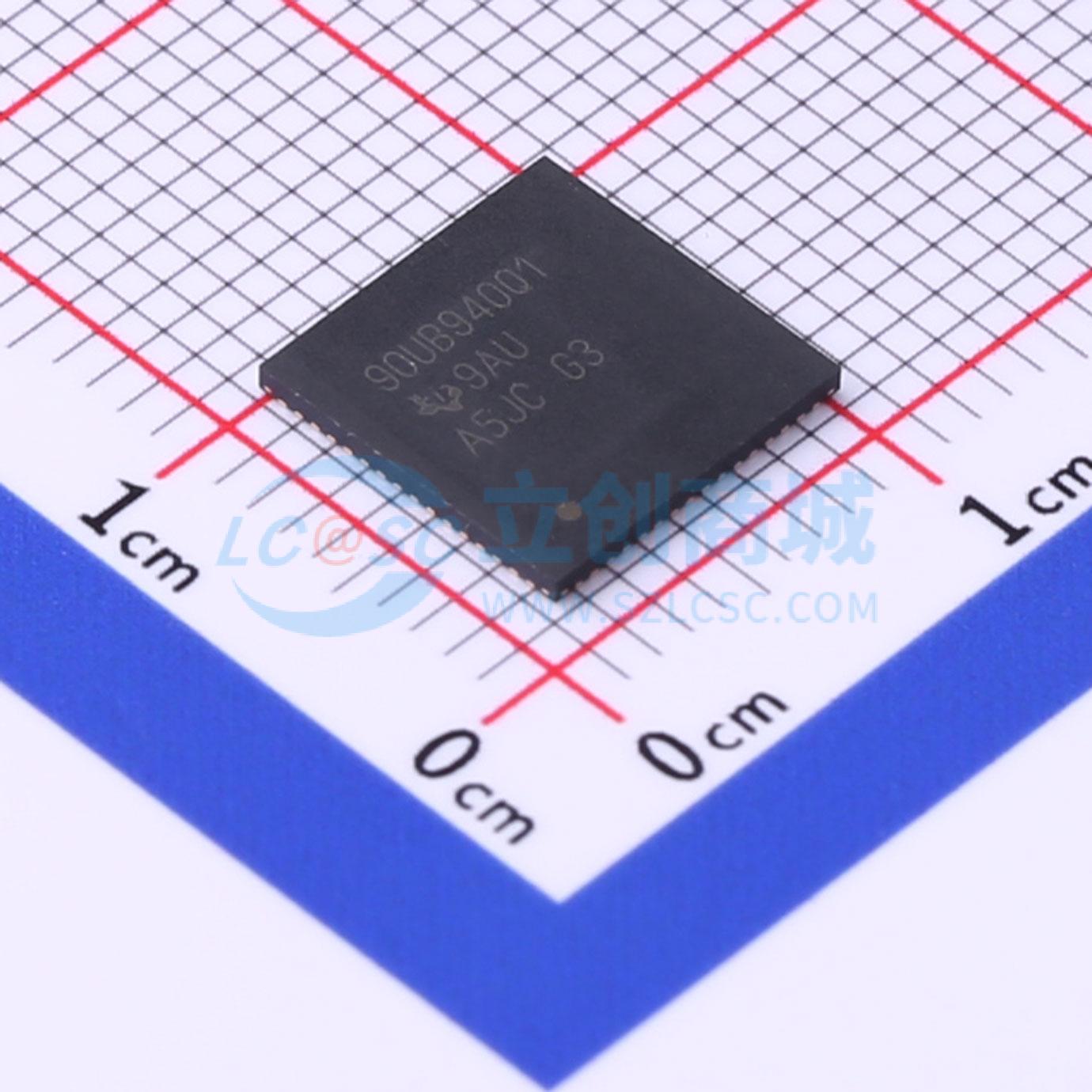

温馨提醒：图片仅供参考，商品以实物为准

DS90UB940TNKDRQ1

DS90UB940-Q1 1080p FPD-Link III至CSI-2解串器

描述: 支持高达170MHz的像素时钟频率，支持WUXGA (1920x1200)和1080p60分辨率（24位色深），具有偏移补偿能力的单通道或双通道FPD-Link III接口。该解串器能够在经济高效的50Ω单端同轴或100Ω差分屏蔽双绞线(STP)电缆上运行。
品牌名称: TI(德州仪器)
商品型号: DS90UB940TNKDRQ1
商品编号: C779405
商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.304克(g)

商品概述

DS90UB940-Q1 是一款FPD-Link III 解串器，与DS90UB949/947/929-Q1 串行器配合使用时可将单通道或双通道FPD-Link III 流转换成MIPI CSI-2 接口格式。该解串器能够在经济高效的50Ω 单端同轴或100Ω 差分屏蔽双绞线(STP) 电缆上运行。它能够从单通道或双通道FPD-Link III 串行流中恢复数据，然后将其转换为摄像机串行接口(CSI-2) 格式，最高可支持WUXGA 和1080p60 视频分辨率（24 位色深）。 FPD-Link III 接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制（包括I2C 和SPI 通信）。通过两个差分对实现视频数据和控制的整合可减小互连线尺寸和重量，并简化了系统设计。通过使用低压差分信令、数据换序和随机生成最大限度地减少了电磁干扰(EMI)。在向后兼容模式下，该器件在单一差分链路上最高可支持WXGA 和720p 分辨率（24 位色深）。该器件将自动检测FPD-Link III 通道并提供一种时钟对齐和偏移补偿功能，无需任何特殊的训练模式。这可在互连线路（例如，印刷电路板(PCB) 布线）中出现不匹配问题、电缆线对长度存在差异以及连接器不平衡时确保相位偏移在容差范围内。

商品特性

支持高达170MHz 的像素时钟频率，支持WUXGA(1920x1200) 和1080p60 分辨率（24 位色深）
具有偏移补偿能力的单通道或双通道FPD-Link III 接口
支持2 通道或4 通道两种可选操作的CSI-2 输出端口
每个CSI-2 端口最多支持4 个数据通道，每个通道最高1.3Gbps
视频格式：RGB888/666/565、YUV422/420 和RAW8/10/12
可编程虚拟通道标识符
速度高达2.0Mbps 的通用输入输出(GPIO)
具有自动温度和老化补偿功能，支持长达15 米的电缆
速率高达3.3Mbps 的串行外设接口(SPI) 控制接口
具有1Mbps 快速模式+的I2C（主/从）
自适应接收均衡
支持多条I2S（4 个数据）通道
向后兼容DS90UB925/925AQ-Q1 和DS90UB927Q-Q1 FPD-Link III 串行器
汽车应用级产品：符合AEC-Q100 2 级要求

应用领域

汽车信息娱乐：中央信息显示屏、后座娱乐系统、数字仪表板
高级驾驶员辅助系统(ADAS) 摄像机系统

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 2000 个)

个

起订量：2000 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	-

	属性	参数值
	时钟频率(fc)	-
	工作电压	-
	工作温度	-40℃~+105℃
