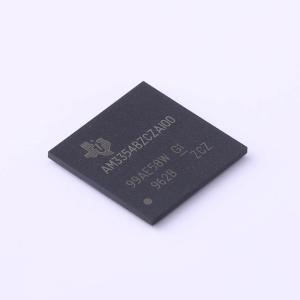

AM3354BZCZA100

AM335x 微处理器基于ARM Cortex-A8 处理器，在图像、图形处理、外设以及EtherCAT 和PROFIBUS 等工业接口选项方面得到了增强。该器件支持高级操作系统(HLOS)。 微处理器单元(MPU) 子系统基于ARM Cortex-A8 处理器，PowerVR SGX™图形加速器子系统提供3D 图形加速功能以支持显示和游戏特效。 可编程实时单元子系统和工业通信子系统(PRU-ICSS) 与ARM 内核彼此独立，允许单独操作和计时，以实现更高的效率和灵活性。PRU-ICSS 支持附加外设接口以及EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、以太网POWERLINK、串行实时通信协议(Sercos) 等实时协议。此外，凭借PRU-ICSS 的可编程特性及其对引脚、事件和所有片上系统(SoC) 资源的访问权限，该子系统可以灵活地实现快速实时响应、专用数据处理操作以及自定义外设接口，并减轻SoC 其他处理器内核的任务负载。

• 高达1GHz Sitara ARM Cortex-A8 32 位精简指令集计算机(RISC) 处理器
• NEON单指令流多数据流(SIMD) 协处理器
• 32KB L1 指令和32KB 带有单位检错（奇偶校验）的数据缓存
• 带有错误校正码(ECC) 的256KB L2 缓存
• 176KB 片载启动ROM
• 64KB 专用RAM
• 仿真和调试 - JTAG
• 中断控制器（最多可控制128 个中断请求）
• 片上存储器（共享L3 RAM）
• 64KB 通用片上存储器控制器(OCMC) 随机存取存储器(RAM)可访问所有主机，支持保持以实现快速唤醒
• 外部存储器接口(EMIF)
• mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器
• mDDR：200MHz 时钟（400MHz 数据速率）
• DDR2：266MHz 时钟（532MHz 数据速率）
• DDR3：400MHz 时钟（800MHz 数据速率）
• DDR3L：400MHz 时钟（800MHz 数据速率）
• 16 位数据总线
• 1GB 全部可寻址空间
• 支持一个x16 或两个x8 存储器件配置
• 通用存储器控制器(GPMC)
• 灵活的8 位和16 位异步存储器接口，具有多达七个片选（NAND、NOR、复用NOR 和SRAM）
• 使用BCH 代码，支持4 位、8 位或16 位ECC
• 使用海明码来支持1 位ECC
• 错误定位器模块(ELM)
• 与GPMC 一起使用时，可通过BCH 算法确定所生成的伴随多项式中数据错误的地址
• 根据BCH 算法，支持4 位、8 位和16 位每512 字节块错误定位
• 可编程实时单元子系统和工业通信子系统(PRU-ICSS)
• 支持的协议如EtherCAT、PROFIBUS、PROFINET、EtherNet/IP等
• 2个可编程实时单元(PRU)
• 32位可运行在200MHz的负载/存储RISC处理器
• 8KB 带有单位检错（奇偶校验）的指令RAM
• 8KB 带有单位检错（奇偶校验）的数据RAM
• 具有64 位累加器的单周期32 位乘法器
• 增强型GPIO 模块为外部信号提供移入/移出支持以及并行锁断
• 12KB 带有单位检错（奇偶校验）的共享RAM
• 三个120 字节寄存器组，可被每个PRU 访问
• 用于处理系统输入事件的中断控制器(INTC)
• 用于将内部和外部主机连接到PRU-ICSS 内部资源的本地互连总线
• PRU-ICSS 内的外设：一个带有流控制引脚的通用异步收发器(UART) 端口，支持高达12Mbps 的数据速率
• 一个增强型捕捉(eCAP) 模块
• 2 个支持工业用以太网的MII 以太网端口，例如EtherCAT
• 1 个MDIO 端口
• 电源、复位和时钟管理(PRCM) 模块
• 控制待机模式和深度休眠模式的进入和退出
• 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
• 时钟
• 集成了15MHz 至35MHz 的高频振荡器，用于为各种系统和外设时钟生成参考时钟
• 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
• 五个用于生成系统时钟的ADPLL（MPU 子系统、DDR 接口、USB 和外设[MMC 和SD、UART、SPI、I2C]、L3、L4、以太网、GFX[SGX530]、LCD 像素时钟）
• 电源
• 两个不可切换的电源域（实时时钟[RTC] 和唤醒逻辑[WAKEUP]）
• 三个可切换的电源域（MPU 子系统[MPU]、SGX530 [GFX]、外设和基础设施[PER]）
• 执行SmartReflex 2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节[AVS]）
• 动态电压频率缩放(DVFS)
• 实时时钟(RTC)
• 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
• 内部32.768kHz 振荡器，RTC 逻辑和1.1V 内部低压降稳压器(LDO)
• 独立的加电复位(RTC_PWRONRSTn) 输入
• 用于外部唤醒事件的专用输入引脚(EXT_WAKEUP)
• 可编程警报可用于生成PRCM 内部中断（用于唤醒）或Cortex-A8 内部中断（用于事件通知）
• 可编程警报可与外部输出(PMIC_POWER_EN)一起用来使能电源管理IC，从而恢复非RTC 电源域
• 外设
• 最多两个带集成PHY 的USB 2.0 高速DRD（双角色器件）端口
• 多达两个工业千兆位以太网MAC（10、100 和1000Mbps）
• 集成开关
• 每个MAC 都支持MII、RMII、RGMII 和MDIO 接口
• 以太网MAC 和交换机可独立于其它功能运行
• IEEE 1588v2 精密时间协议(PTP)
• 多达2 个控制器局域网(CAN) 端口
• 支持CAN 版本2 部分A 和B
• 多达两个多通道音频串行端口(McASP)
• 高达50MHz 的发送和接收时钟
• 每个具有独立TX 和RX 时钟的McASP 端口对应多达四个串行数据引脚
• 支持时分多路复用(TDM)、内部IC 声音(I2S)和类似格式
• 支持数字音频接口传输（SPDIF、IEC60958-1和AES-3 格式）
• 用于发送和接收的FIFO 缓冲器（256 字节）
• 最多6 个UART
• 所有UART 支持IrDA 和CIR 模式
• 所有UART 支持RTS 和CTS 流量控制
• UART1 支持完整的调制解调器控制
• 多达两个主从McSPI 串行接口
• 最多2 个芯片选择
• 高达48 MHz
• 多达三个MMC、SD 和SDIO 端口
• 1 位、4 位和8 位MMC、SD 和SDIO 模式
• MMCSD0 具有专用于1.8V 或3.3V 操作的电源轨
• 高达48MHz 的数据传输速率
• 支持卡检测和写保护
• 符合MMC4.3、SD 和SDIO 2.0 规范
• 多达三个I2C 主从接口
• 标准模式（高达100kHz）
• 快速模式（高达400kHz）
• 多达四组通用I/O (GPIO) 引脚
• 每组包含32 个GPIO 引脚（与其他功能引脚复用）
• GPIO 引脚可作为中断输入（每组多达两个中断输入）
• 多达三个外部直接存储器访问(DMA) 事件输入也可用作中断输入
• 8 个32 位通用计时器
• DMTIMER1 是用于操作系统(OS) 节拍的1ms计时器
• DMTIMER4–DMTIMER7 为引脚输出一个安全装置计时器
• SGX530 3D 图形引擎
• 拼图架构每秒可提供最多2000 万个多边形
• 通用可扩展着色引擎(USSE) 是一款包含像素和顶点着色功能的多线程引擎
• 超过Microsoft VS3.0、PS3.0 和OGL2.0 的高级着色功能集
• Direct3D Mobile、OGL-ES 1.1 和2.0 以及OpenMax 的行业标准API 支持
• 精细的任务切换、负载均衡和电源管理
• 高级几何DMA 驱动型操作，最大程度地减少CPU 交互
• 可编程高质量图像防锯齿
• 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址
• LCD 控制器
• 最多24 位数据输出；每像素8 位(RGB)
• 分辨率最高可达2048 x 2048 （具有最高126MHz 的像素时钟）
• 集成LCD 接口显示驱动器(LIDD) 控制器
• 集成光栅控制器
• 集成DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担
• 512 字深内部FIFO
• 支持的显示类型：
• 字符显示器 - 使用LIDD 控制器对这些显示器进行编程
• 无源矩阵LCD 显示 - 使用LCD 光栅显示控制器来为到无源显示的持续图形刷新提供定时和数据
• 有源矩阵LCD 显示 - 使用外部帧缓冲器空间和内部DMA 引擎来驱动到控制面板的流数据
• 12 位逐次逼近寄存器(SAR) ADC
• 每秒采集200K 个样本
• 可从8:1 模拟开关复用的八个模拟输入中任意选择输入
• 可配置为用作4 线、5 线或8 线电阻式触摸屏控制器(TSC) 接口
• 多达三个32 位eCAP 模块
• 可配置为三个捕捉输入或者三个备用PWM 输出
• 多达三个增强型高分辨率PWM 模块(eHRPWM)
• 具有时间和频率控制功能的16 位专用时基计数器
• 可配置为6 个单端，6 个双边对称，或者3个双边不对称输出
• 多达3 个32 位增强型正交编码脉冲(eQEP) 模块
• 器件标识
• 包含电子熔丝组(FuseFarm)，其中一些位厂家可编程
• 生产ID
• 器件部件号（唯一的JTAG ID）
• 设备版本（可由主机ARM 读取）
• 调试接口支持
• 用于ARM（Cortex-A8 和PRCM）和PRU-ICSS 调试的JTAG 和cJTAG
• 支持器件边界扫描
• 支持IEEE1500
• DMA
• 片上增强型DMA 控制器(EDMA) 搭载三个第三方传送控制器(TPTC) 和一个第三方通道控制器(TPCC)，支持多达64 个可编程逻辑通道和8 个QDMA 通道
• EDMA 用于：
• 向/从片上存储器传送
• 向/从外部存储器（EMIF、GPMC 和从外设）传送
• 处理器间通信(IPC)
• 集成了基于硬件的IPC 邮箱，以及用于Cortex-A8、PRCM 和PRU-ICSS 之间进程同步的Spinlock
• 生成中断的邮箱寄存器
• 4 个初启程序（Cortex-A8、PRCM、PRU0、PRU1）
• 自旋锁具有128个软件指定的锁寄存器
• 安全性
• 密码硬件加速器（AES、SHA、RNG）
• 安全引导
• 启动模式
• 通过锁存在PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式
• 298 引脚S-PBGA-N298 过孔通道封装（后缀ZCE），0.65mm 焊球间距
• 324 引脚S-PBGA-N324 封装（后缀ZCZ），0.80mm 焊球间距

• 游戏外设
• 家庭和工业自动化
• 消费类医疗器械
• 打印机
• 智能收费系统
• 联网贩售机
• 电子秤
• 教育控制台
• 高级玩具
