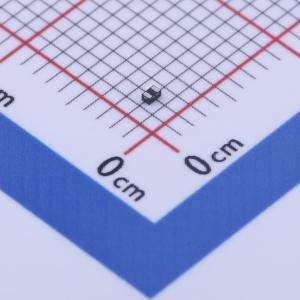

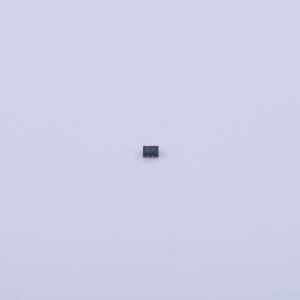

温馨提醒：图片仅供参考，商品以实物为准

TPD1E1B04DPYR

双向 3.6V 6.3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD1E1B04 采用 0402 封装、具有 6.3A 8/20us 浪涌和低钳位的 1pF、±3.6V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E1B04DPYR
商品编号: C779408
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

TPD1E1B04是一款双向TVS ESD保护二极管，具有低动态电阻（RDYN）和低钳位电压的特点。TPD1E1B04能够承受IEC 61000 - 4 - 2国际标准（4级）规定的最高水平的ESD冲击。超低的动态电阻（0.15 Ω）和极低的钳位电压（在16 A传输线脉冲（TLP）下为8.5 V）确保了系统级的瞬态事件保护。该器件的IO电容为1 pF，非常适合用于保护USB 2.0等接口。 TPD1E1B04采用行业标准的0402（DPY）封装。

商品特性

IEC 61000 - 4 - 2 4级ESD保护
- ±30 kV接触放电
- ±30 kV空气间隙放电
IEC 61000 - 4 - 4电快速瞬变脉冲群（EFT）保护
- 80 A（5/50 ns）
IEC 61000 - 4 - 5浪涌保护
- 6.3 A（8/20 μs）
IO电容：1 pF（典型值）
直流击穿电压：6.4 V（典型值）
低漏电流：100 nA（最大值）
极低的ESD钳位电压
- 在±16 A TLP下为8.5 V
动态电阻（R_DYN）：0.15 Ω
工业温度范围：-40°C至+125°C
行业标准0402封装

应用领域

终端设备
- 接口
- 可穿戴设备
笔记本电脑和台式机
手机和平板电脑
- 机顶盒
- 数字视频录像机（DVR）和网络视频录像机（NVR）
- 电视和显示器
- 电子销售点（EPOS）系统
- USB 2.0/1.1
- 通用输入输出（GPIO）
按钮
音频

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.6V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	6.3A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us
	击穿电压	6.4V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
