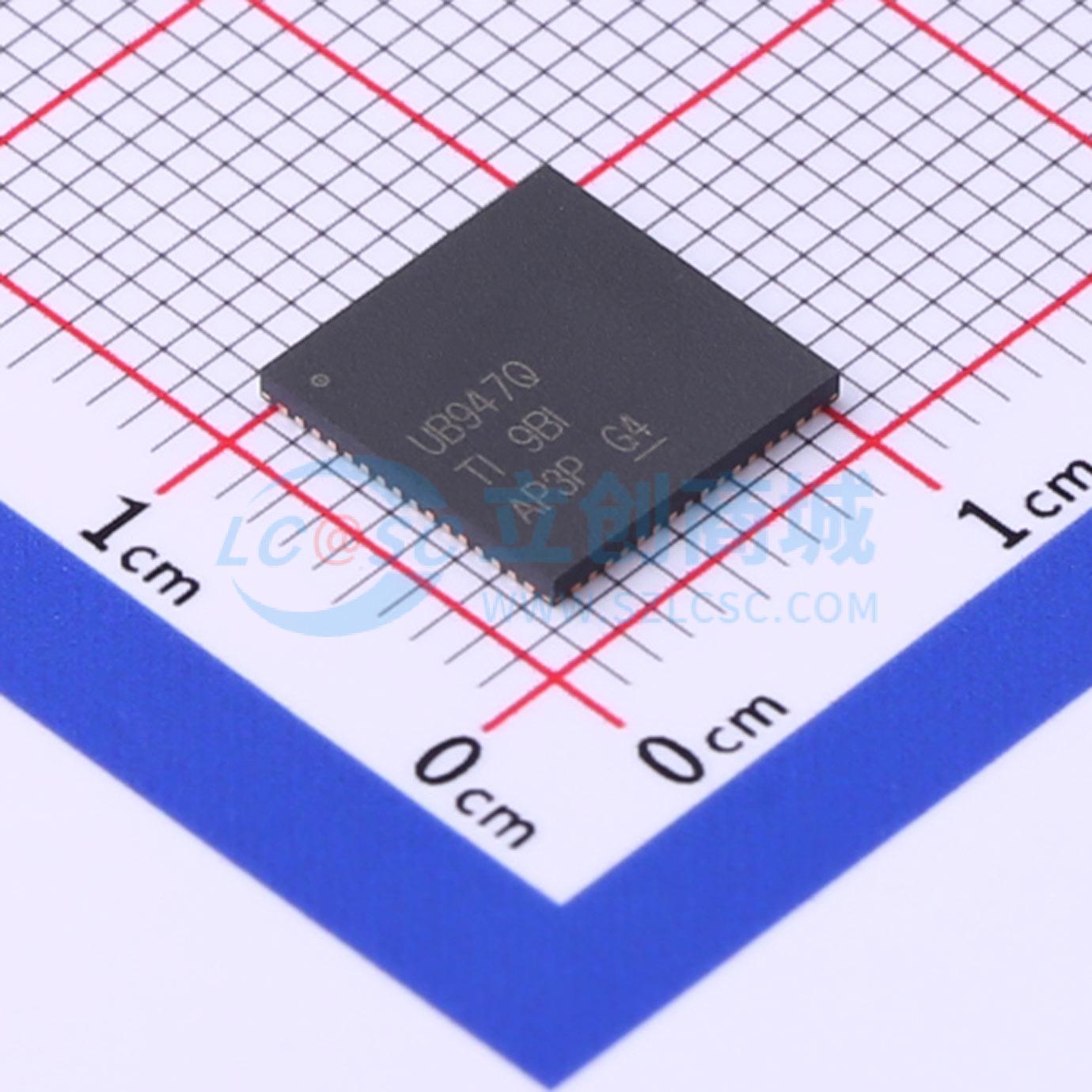

温馨提醒：图片仅供参考，商品以实物为准

DS90UB947TRGCRQ1

DS90UB947-Q1 1080p OpenLDI到FPD-Link III串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB947-Q1是一款OpenLDI到FPD-LinkIII桥接器件，支持高达170MHz的时钟频率，可实现WUXGA (1920x1200)和1080p60分辨率和24位色深。通过50Ω单端同轴电缆或100Ω差分屏蔽双绞线提供单通道或双通道高速串流。
品牌名称: TI(德州仪器)
商品型号: DS90UB947TRGCRQ1
商品编号: C779409
商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.297克(g)

商品参数

商品概述

DS90UB947-Q1是一款OpenLDI到FPD-Link III桥接器件，与FPD-Link IIIDS90UB940-Q1/DS90UB948-Q1解串器配合使用，可通过经济高效的50Ω单端同轴电缆或100Ω差分屏蔽双绞线(STP)电缆提供单通道或双通道高速串行流。它对OpenLDI输入进行串行化处理，支持高达WUXGA和1080p60的视频分辨率（24位色深）。 FPD-Link III接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制（包括I2C和SPI通信）。通过两个差分对实现视频数据和控制的整合可减小互连线尺寸和重量，并简化系统设计。通过使用低压差分信令、数据换序和随机生成更大限度地减少了电磁干扰(EMI)。在向后兼容模式下，该器件在单一差分链路上最高可支持WXGA和720p分辨率（24位色深）。 DS90UB947-Q1支持通过外部I2S接口接收多通道音频。该器件接收的音频数据会被加密并通过FPD-LinkIII接口发送出去，之后再由解串器重新生成。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级2：-40°C至+105°C，TA
支持高达170MHz的时钟频率，可实现WUXGA(1920x1200)和1080p60分辨率和24位色深
单路和双路FPD-Link III输出
单链路：高达96MHz的像素时钟；双链路：高达170MHz的像素时钟
单通道和双通道OpenLDI (LVDS)接收器可配置的18位RGB或24位RGB
高速反向通道，支持高达2Mbps的GPIO
具有自动温度和老化补偿功能，支持长达15米的电缆
具有1Mbps快速模式增强版的I2C（主/从）
SPI直通接口
向后兼容DS90UB926Q-Q1和DS90UB928Q-Q1 FPD-Link III解串器

应用领域

汽车信息娱乐：
- 车载信息娱乐(IVI)主机和人机交互界面(HMI)模块
- 后座娱乐系统
- 数字仪表组
安全和监控摄像头

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	3.36Gbps
	时钟频率(fc)	170MHz
	工作电压	1.045V~1.155V；1.71V~1.89V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	2
	输入	LVDS
	控制接口	SPI；I2C
