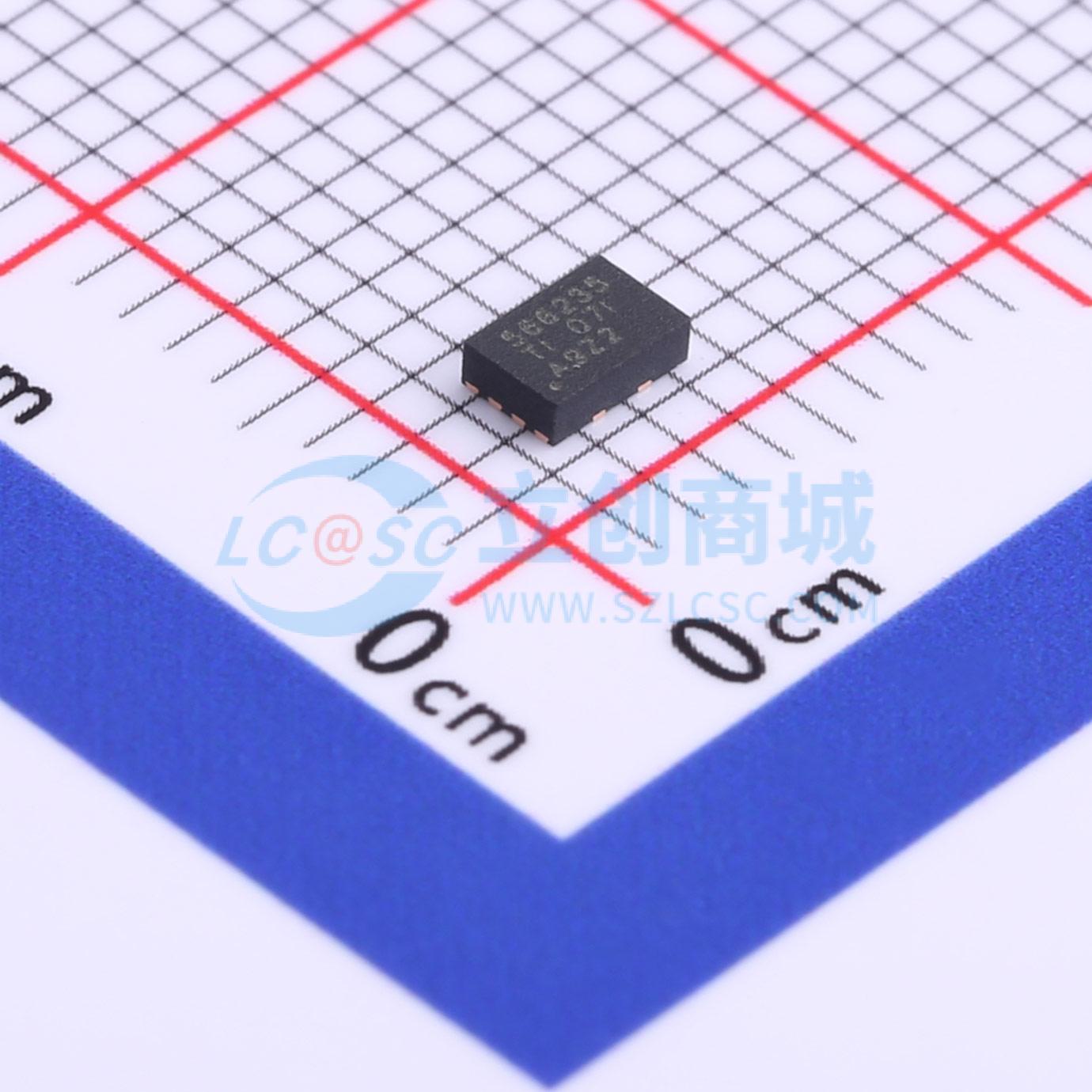

温馨提醒：图片仅供参考，商品以实物为准

TPS566235RJNR

4.5V至18V输入、6A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS566235是一款具有成本效益、高电压输入、高效的同步降压转换器,配备了集成FET。该器件使系统设计人员能够以经济高效、低组件数和低待机电流的解决方案来完善包含各种终端设备电源总线稳压器的套件。TPS566235采用D-CAP3TM模式控制,此控制方式无需外部补偿组件即可实现快速瞬态响应和出色的线路/负载调整。该器件具有一个专用电路,可支持低等效串联电阻(ESR)输出电容器（例如专用聚合物电容器和超低ESR陶瓷电容器）。控制拓扑可支持高负载条件下的CCM模式与轻负载条件下的DCM运行模式之间的无缝切换。在轻负载条件下,可通过MODE引脚配置三种工作模式:Eco-ModeTM、Out-OfAudioTM和强制连续导通模式(FCCM)。OOA模式是一种独特的控制功能,可将开关频率保持在可闻频率以上,同时可将对效率的影响降至最低。TPS566235支持预偏置启动和电源正常指示器。它提供包括OVP、UVP、OCP、OTP和UVLO在内的全面保护。该器件采用3.0mm×2.0mm HotRodTM封装,额定结温范围为-40℃至125℃。
品牌名称: TI(德州仪器)
商品型号: TPS566235RJNR
商品编号: C779411
商品封装: VQFN-13(2x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS566235 是一款具有成本效益、高电压输入、高效的同步降压转换器，配备了集成FET。该器件使系统设计人员能够以经济高效、低组件数和低待机电流的解决方案来完善包含各种终端设备电源总线稳压器的套件。 TPS566235 采用D-CAP3™模式控制，此控制方式无需外部补偿组件即可实现快速瞬态响应和出色的线路/负载调整。该器件具有一个专用电路，可支持低等效串联电阻(ESR) 输出电容器（例如专用聚合物电容器和超低ESR 陶瓷电容器）。控制拓扑可支持高负载条件下的CCM 模式与轻负载条件下的DCM 运行模式之间的无缝切换。在轻负载条件下，可通过MODE 引脚配置三种工作模式：Eco-Mode™、Out-Of-Audio™(OOA) 和强制连续导通模式(FCCM)。OOA 模式是一种独特的控制功能，可将开关频率保持在可闻频率以上，同时可将对效率的影响降至最低。 TPS566235 支持预偏置启动和电源正常指示器。它提供包括OVP、UVP、OCP、OTP 和UVLO 在内的全面保护。该器件采用3.0mm×2.0mm HotRod™VQFN 封装，额定结温范围为 -40°C 至 125°C 。

商品特性

输入电压范围：4.5V 至18V
输出电压范围：0.6V 至7V
室温下的基准电压 ±1%
支持6A 的连续输出电流
D-CAP3™架构控制，可实现快速瞬态响应
集成25mΩ 和12mΩ RDS(on) 电源FET
108μA 低静态电流
可选Eco-Mode™、Out-Of-Audio™和FCCM（通过MODE 引脚）
Out-Of-Audio™轻负载运行，开关频率超过25kHz
支持预偏置启动功能
600kHz 开关频率
内部1ms 软启动
支持陶瓷输出电容器
电源正常指示器
逐周期谷值过流保护功能
非闭锁，可提供OC、OV、UV、OT 和UVLO 保护
3.0mm×2.0mm HotRod™VQFN 封装
使用TPS566235 并借助WEBENCH® 电源设计器创建定制设计方案

应用领域

DTV 和STB
交换机和路由器
服务器和企业SSD
监控和单板计算机
分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	108uA
	开关管(内置/外置)	内置
	输出类型	可调
