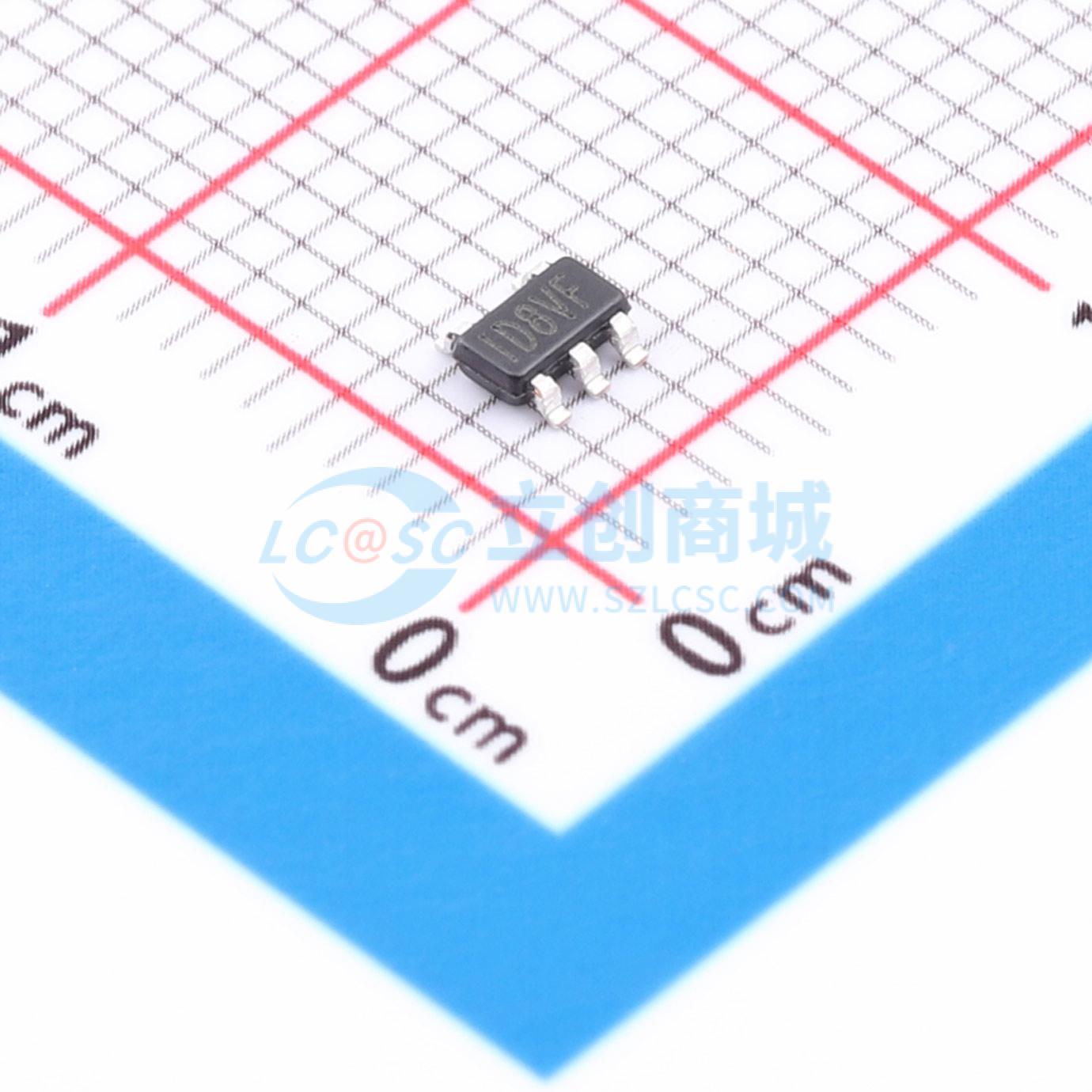

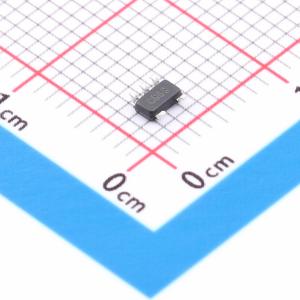

MP2104DJ-1.8-LF-Z

降压型 600mA 2.5V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2104DJ-1.8-LF-Z
商品编号: C7231545
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 7.075克(g)

商品参数

商品概述

MP2104是一款1.7MHz固定频率、电流模式的PWM降压转换器。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。MP2104可在2.5V至6V的输入电压下提供600mA的负载电流。MP2104DJ的输出电压可低至0.6V进行调节，而MP2104DJ - 1.5和MP2104DJ - 1.8的输出电压分别固定为1.5V和1.8V。MP2104还可在100%占空比下运行，适用于低压差应用。 MP2104提供薄型（1mm）5引脚TSOT和0.75mm TQFN - 6封装。

商品特性

高效率：高达95%
1.7MHz固定开关频率
可提供600mA负载电流
2.5V至6V输入电压范围
输出电压低至0.6V
压差模式下100%占空比
电流模式控制
短路保护
热故障保护
关断电流<0.1μA
1.5V和1.8V固定输出版本
节省空间的5引脚TSOT23和6引脚QFN封装

应用领域

蜂窝电话和智能手机
微处理器和DSP核心电源
个人数字助理（PDA）
MP3播放器
数码静态和摄像机
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	1.8V
	输出电流	600mA
	开关频率	1.7MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	逐波限流；过流保护
