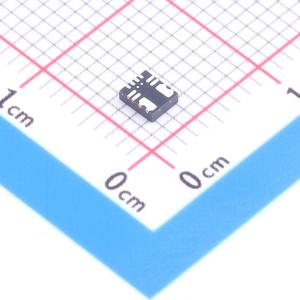

MPM3805AGQB-Z
MPM3805AGQB-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3805AGQB-Z
- 商品编号
- C7231978
- 商品封装
- QFN-12(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 13克(g)
商品参数
参数完善中
商品概述
MPM3805A是一款汽车级降压模块转换器，内置功率MOSFET和电感。该模块集成的电感简化了电源系统设计，使用方便高效。这款DC/DC模块采用小型表面贴装QFN - 12（2.5mmx3.0mmx0.9mm）封装，在2.6V至6V的输入电压范围内可实现0.6A的峰值输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V进行调节。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。 恒定导通时间控制（COT）方案可提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断。 MPM3805A非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。
商品特性
- 保证工业/汽车级温度范围
- 2.6V至6V宽工作输入范围
- 输出电压可从0.6V起调节
- 高达0.6A峰值输出电流
- 欠压时100%占空比
- 强制连续导通模式（CCM）
- 使能（EN）和电源正常（Power Good）信号用于电源排序
- 逐周期过流保护（OCP）
- 带打嗝模式的短路保护（SCP）
- 仅需四个外部元件：两个陶瓷电容、两个反馈分压电阻
- 采用QFN - 12（2.5mmx3.0mmx0.9mm）封装
- 整体解决方案尺寸6mmx3.8mm
- 符合AEC - Q100标准
应用领域
- 汽车电子控制单元（ECU）
- 倒车摄像头
- 紧急呼叫（E - Call）
- 远程信息处理信息娱乐系统
