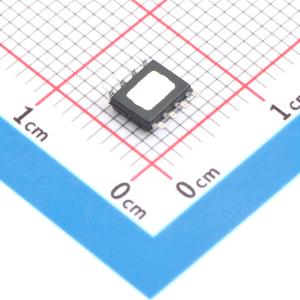

MPQ4462DN-AEC1-LF-Z

3.5A、4MHz、36V降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ4462DN-AEC1-LF-Z
商品编号: C7232082
商品封装: SOICE-8
包装方式: 编带
商品毛重: 0.182748克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4462是一款高频降压型开关稳压器，集成了高端高压功率MOSFET。它采用电流模式控制，可提供3.5A输出，具有快速的环路响应和易于补偿的特性。 3.8V至36V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。120μA的工作静态电流使其适用于电池供电的应用。开关频率调节功能可在轻载时降低开关频率，以减少开关和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。频率折返功能可防止启动期间电感电流失控，热关断功能可确保可靠且容错的运行。 MPQ4462可在高达4MHz的频率下工作，适用于对EMI敏感的应用，如AM收音机和ADSL应用。 MPQ4462提供3mm×3mm QFN10和SOIC8E两种封装。

商品特性

120μA静态电流
3.8V至36V宽输入电压范围
150mΩ内部功率MOSFET
高达4MHz可编程开关频率
使用陶瓷电容时稳定
内部软启动
无需电流检测电阻的内部设定电流限制
输出电压可在0.8V至30V之间调节
提供3mm×3mm QFN10和SOIC8E封装
提供符合AEC-Q100 1级标准的产品

应用领域

高压功率转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~36V
	输出电压	800mV~30V
	输出电流	3.5A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	120uA
	开关管(内置/外置)	内置
	输出类型	可调
