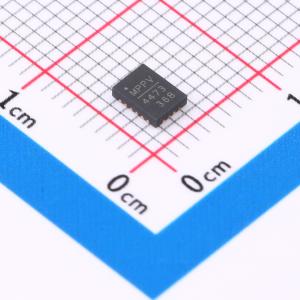

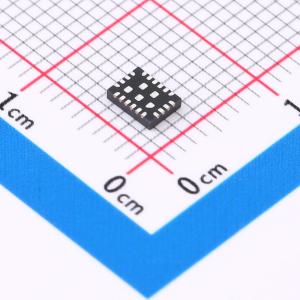

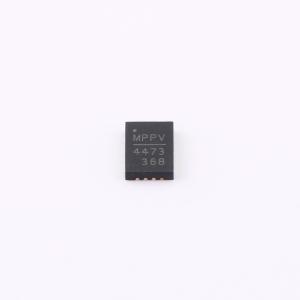

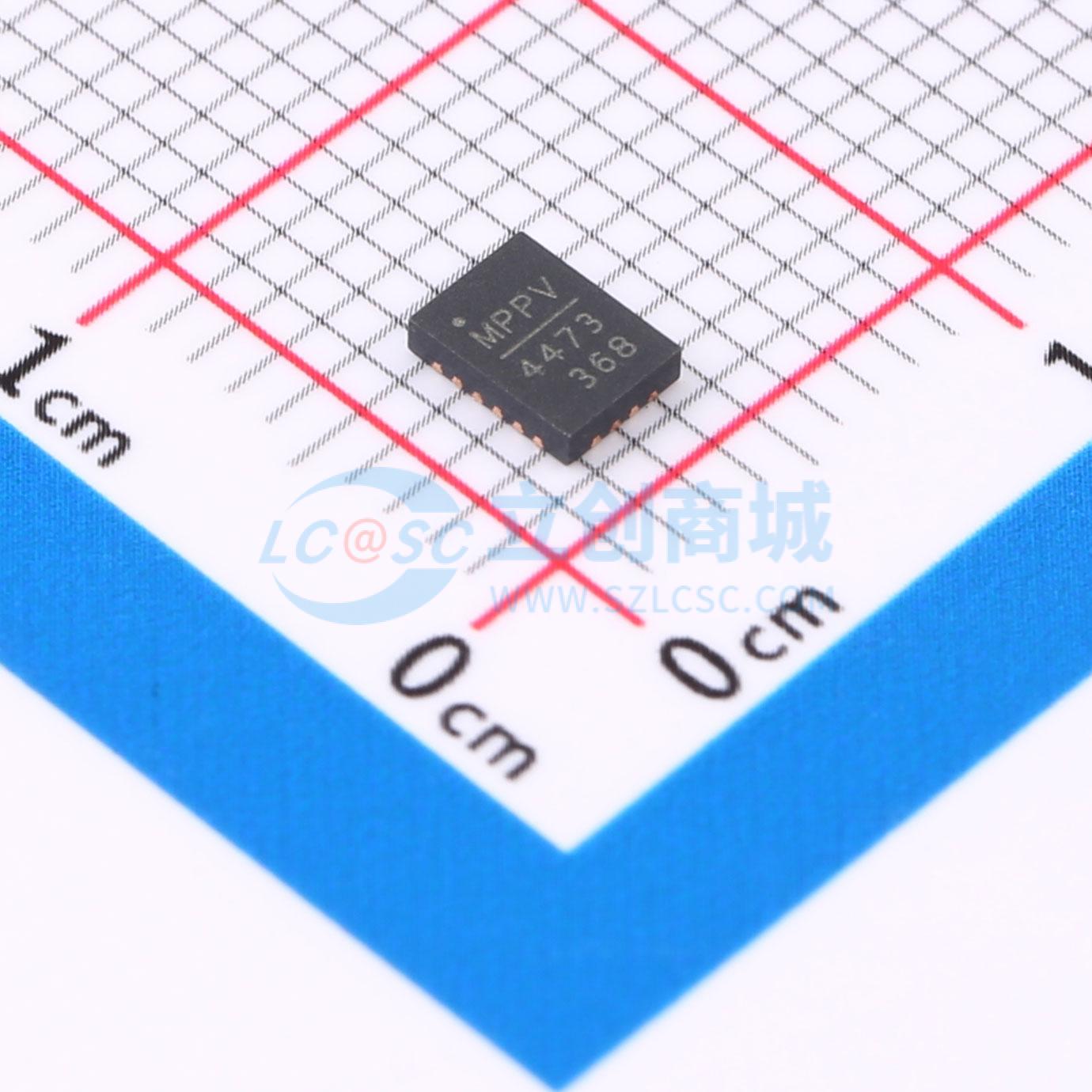

MPQ4473GL-AEC1-Z

高效、快速瞬态响应的3.5A、36V同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ4473是一款完全集成的、高频、同步整流、降压开关模式转换器。它提供了一个紧凑的解决方案,可以在宽输入电压范围内实现3.5A连续输出电流,并具有出色的负载和线路调节性能。它提供快速瞬态响应和良好的稳定性,适用于广泛的输入电压和负载范围。
品牌名称: MPS(芯源)
商品型号: MPQ4473GL-AEC1-Z
商品编号: C7232084
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4473是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种紧凑的解决方案，可在宽输入电源范围内实现3.5A的连续输出电流，并具有出色的负载和线性调整率。它能为宽输入电源和负载范围提供快速的瞬态响应和良好的稳定性。MPQ4473在宽输出电流负载范围内高效运行。 MPQ4473具备全面的保护功能，包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断（TSD）。 MPQ4473仅需极少的、易于获取的标准外部元件，采用紧凑的3mmx4mm、20引脚QFN封装。

商品特性

4.5V至36V宽工作输入范围
保证3.5A连续输出电流
内部集成40mΩ高端、20mΩ低端功率MOSFET
专有开关损耗降低技术
1%参考电压
可编程软启动时间
低压差模式
200kHz至1MHz开关频率
具备SCP、OCP、UVP和热关断功能
输出电压可在0.8V至0.9xVIN范围内调节
采用3mmx4mm、20引脚QFN封装
符合AEC-Q100 1级标准

应用领域

笔记本系统和I/O电源
汽车系统
网络系统
工业电源
光通信系统
分布式电源和负载点（POL）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	3.5A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
