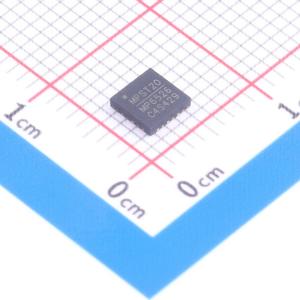

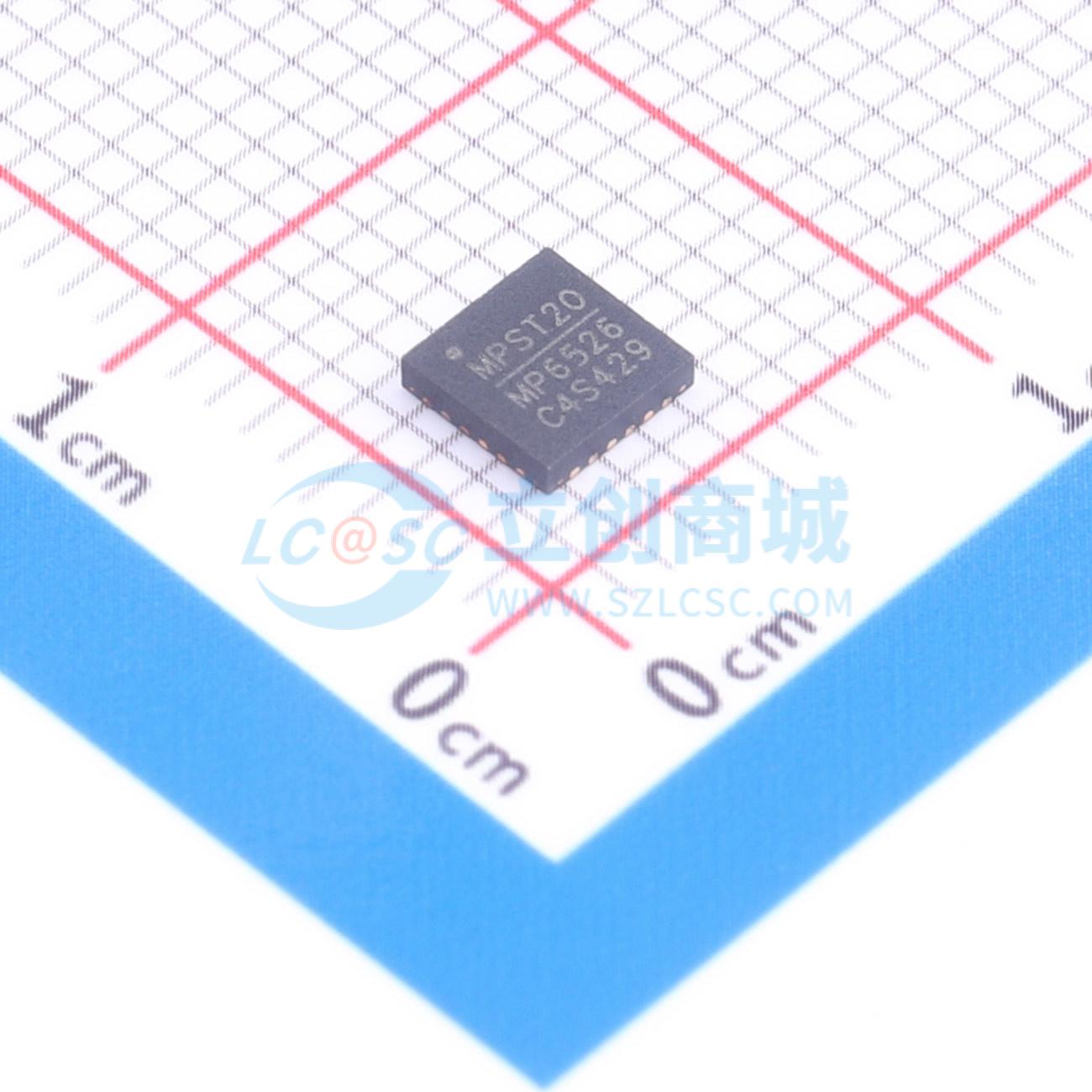

温馨提醒：图片仅供参考，商品以实物为准
MPQ6526GR-AEC1-Z
MPQ6526GR-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6526GR-AEC1-Z
- 商品编号
- C7232112
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 12.86克(g)
商品参数
参数完善中
商品概述
MPQ6526是一款集成功率MOSFET的6半桥DMOS输出驱动器，最多可驱动6个不同负载。六个半桥可通过标准串行数据接口单独控制，并具备多种诊断功能。MPQ6526在待机模式下具有极低的静态电流，因此适用于广泛的应用场景。完整保护功能包括短路保护(SCP)、欠压保护(UVP)和热关断。MPQ6526仅需要极少数量的现成标准外部元件，提供QFN-24 (4mm×4mm)和QFN-24 (5mm×5mm)封装。
商品特性
- 最大输出电流可达0.9A
- 所有输出合计总最大电流为2.4A
- 导通电阻RDS(ON)（高压侧+低压侧）25℃时典型值为1.1Ω，150℃时最大值为2Ω
- 全温度范围下待机模式静态电流极低，IVS < 6μA
- 输出短路保护
- 过热保护与预警
- 欠压保护(UVP)
- 串行数据接口
- 多种诊断功能:输出短路、开路负载、过热和欠压检测
- 故障输出标志
- 支持菊花链连接
- 串行接口时钟频率最高可达3MHz，兼容3.3V和5V
- 提供QFN-24 (4mm×4mm)和QFN-24 (5mm×5mm)封装
- 提供可湿焊肩封装选项
- 符合AEC-Q100 1级等级要求
应用领域
- 汽车和工业应用中的各类负载驱动
- 直流电机
