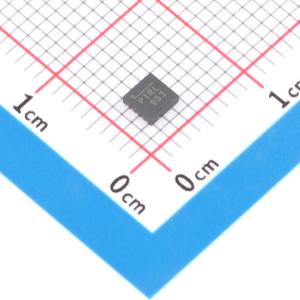

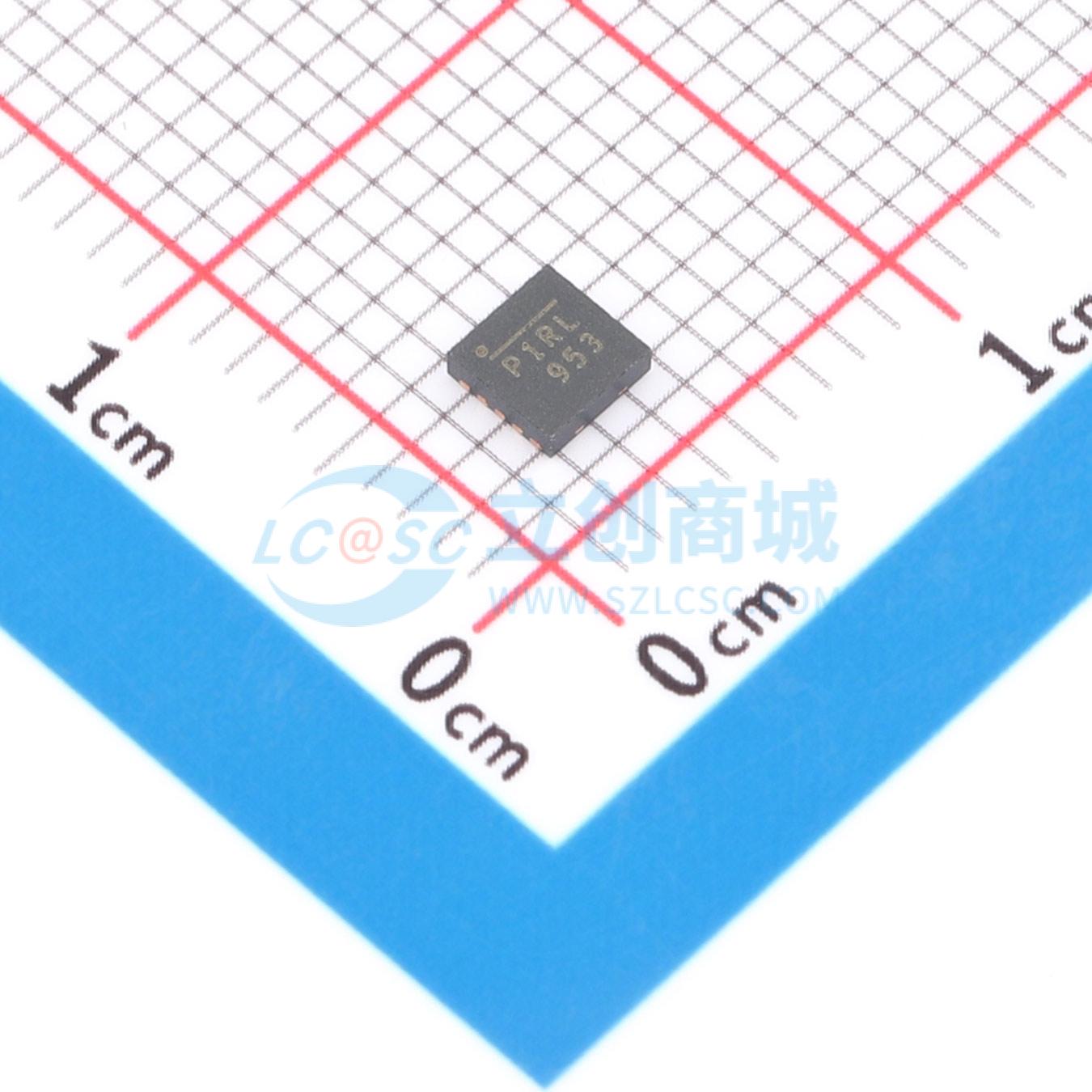

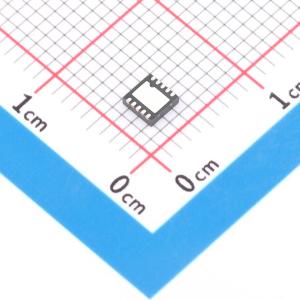

MP3213DQ-LF-Z

带3.5A开关的700KHz/1.3MHz升压转换器

SMT扩展库PCB免费打样

描述: MP3213是一款电流模式升压转换器，内置一个3.5A、0.18Ω的开关，可提供高效且响应迅速的稳压功能。MP3213的工作频率为700KHz或1.3MHz，便于滤波且噪声低。外部补偿引脚让用户可灵活设置环路动态特性，从而能够使用小型、低等效串联电阻（ESR）的陶瓷输出电容
品牌名称: MPS(芯源)
商品型号: MP3213DQ-LF-Z
商品编号: C7231643
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.165272克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MP3213 是一款电流模式升压转换器，内置一个 3.5A、0.18Ω 的开关，可提供高效且响应快速的稳压功能。MP3213 工作频率为 700KHz 或 1.3MHz，便于滤波且噪声低。外部补偿引脚使用户能够灵活设置环路动态特性，从而可使用小型、低 ESR 的陶瓷输出电容。软启动功能可减小浪涌电流，且可通过外部电容进行编程。MP3213 可在低至 2.5V 的输入电压下工作，在 5V 电源供电时，可输出高达 12V、500mA 的电流。 MP3213 具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。MP3213 提供带散热焊盘的薄型 8 引脚 MSOP 和 10 引脚 QFN 封装。

商品特性

3.5A、0.18Ω、25V 功率 MOSFET
可使用小型电容和电感
引脚可选 700KHz 或 1.3MHz 固定开关频率
可编程软启动
可在低至 2.5V 的输入电压和高达 22V 的输出电压下工作
5V 输入时可输出 12V、500mA
欠压锁定、热关断
内部限流
提供带散热焊盘的 8 引脚 MSOP 和 10 引脚 QFN 封装

应用领域

LCD 显示器
便携式应用
手持电脑和 PDA
数码相机和摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~22V
	输出电压	3V~22V
	输出电流	500mA
	开关频率	1.3MHz；700kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
