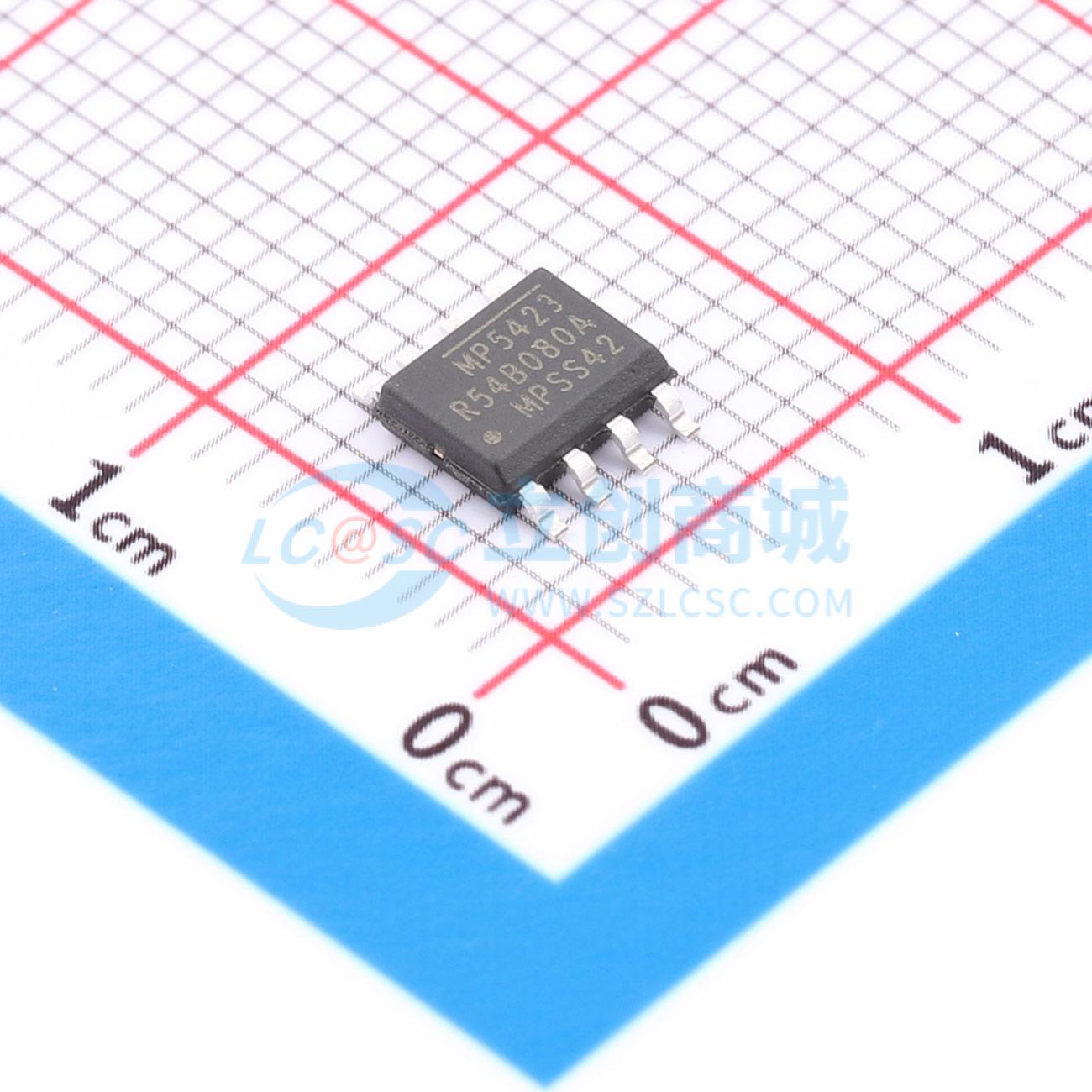

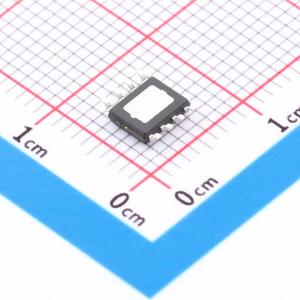

MP5423GN-Z

降压型 300mA 25V~100V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP5423GN-Z
商品编号: C7231715
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 14.39克(g)

商品参数

商品概述

MP5423是一款高输入电压电源管理IC，集成一个降压转换器和两个LDO。它专为小尺寸、高集成度的电动自行车控制板电源管理而设计。集成的降压转换器和LDO可减少系统元件数量。降压转换器采用峰值电流模式控制，可为负载和下游LDO稳压器提供300mA电流，后续的LDO则为系统提供5V和3.3V稳压电源。电流模式降压转换器具有快速瞬态响应和逐周期开关电流限制功能。所有输出电压均为内部固定，仅需少量外部元件。 MP5423具备多种保护功能，包括：输入欠压锁定（VIN ULVO）、降压逐周期电流限制、短路保护（SCP）和过温保护（OTP）。 MP5423采用SOIC8-EP封装。

商品特性

输入工作电压范围：25V至100V
固定输出电压：14V、5V、3.3V
降压转换器输出电压：14V ±2%
开关电流限制：650mA
降压高端MOSFET导通电阻：1.45Ω
开关频率：200kHz
短路保护时频率下展
5V LDO稳压器
总负载能力：100mA
输出电压：5.04V ±2%
短路保护时电流限制折返
3.3V LDO稳压器
负载能力：40mA
输出电压：3.3V ±1%
短路保护时电流限制折返
过温保护点：170℃
采用SOIC8-EP封装

应用领域

电动自行车电源管理
电机驱动控制板电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	25V~100V
	输出电压	14V；5V；3.3V
	输出电流	300mA
	开关频率	200kHz
	工作温度	-

	属性	参数值
	同步整流	-
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	内置LDO稳压器；逐波限流
