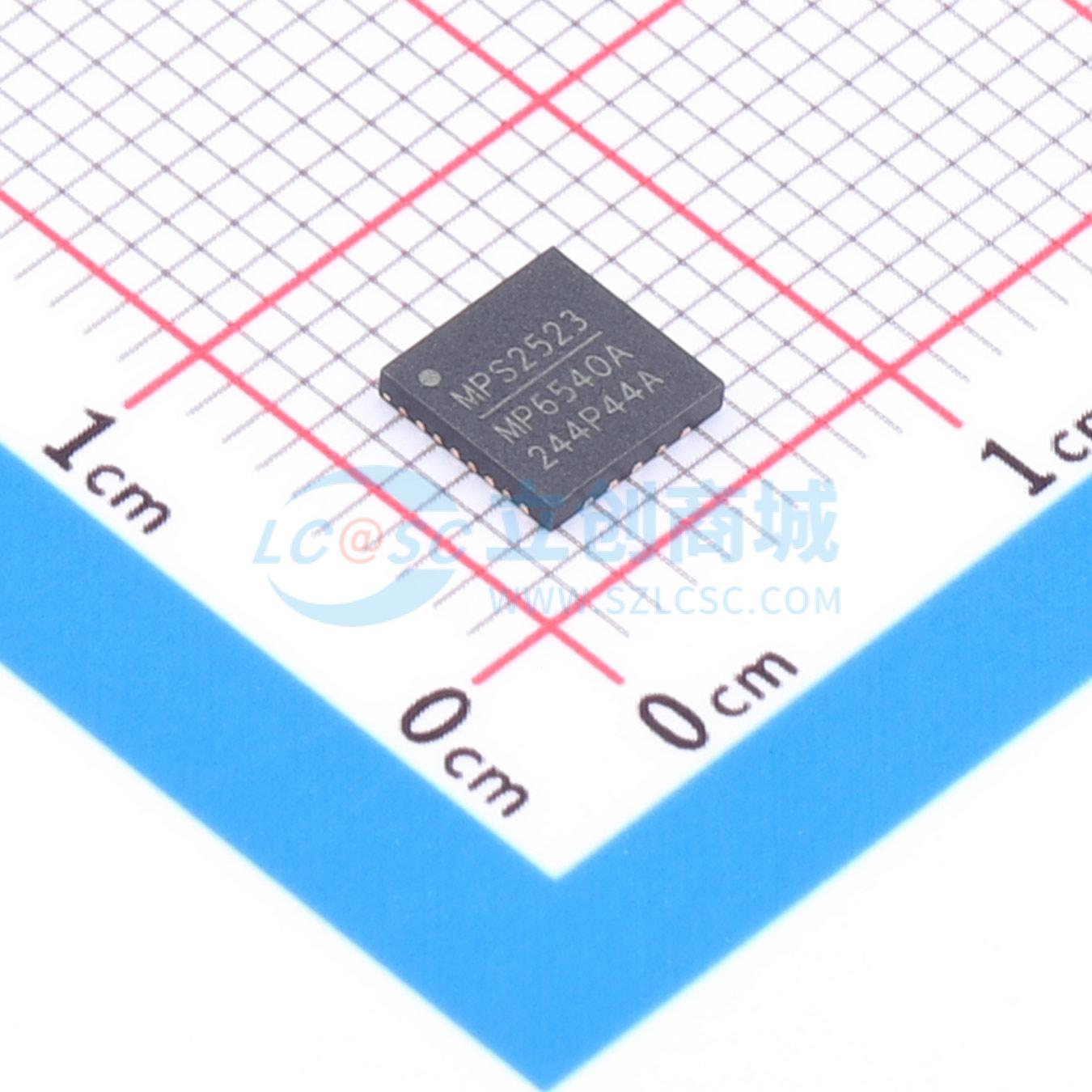

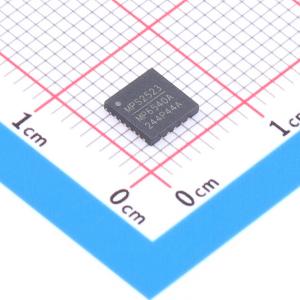

MP6540AGU-Z

35V, 3A, 三相功率级

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是三相无刷直流电机驱动器，集成了由六个N沟道功率MOSFET组成的三个半桥、预驱动器、栅极驱动电源和电流检测放大器。可提供高达10A的峰值电流持续1秒和3A的连续电流（取决于散热和PCB条件），使用内部电荷泵为高端MOSFET产生栅极驱动电源电压，并使用涓流充电电路保持足够的栅极驱动电压以实现100%占空比运行。内部安全特性包括热关断、欠压锁定（UVLO）和过流保护（OCP）。采用QFN-26（5.0mmx5.0mm）封装。
品牌名称: MPS(芯源)
商品型号: MP6540AGU-Z
商品编号: C7231733
商品封装: QFN-26(5x5)
包装方式: 编带
商品毛重: 1.535克(g)

商品参数

	属性	参数值
	隔离电压(Vrms)	-
	耗散功率(Pd)	3.47W
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
	长度	5mm
	宽度	5mm
	功能特性	过流保护；米勒钳位功能；过温保护带迟滞；欠压锁定带迟滞；故障自动重启功能；带使能

商品概述

MP6540和MP6540A是三相无刷直流电机驱动器，集成了三个半桥，包含六个N沟道功率MOSFET、预驱动器、栅极驱动电源和电流检测放大器。MP6540的每个半桥都具有使能输入和PWM输入。MP6540A具有独立的高端和低端输入，除此之外两款器件完全相同，除非另有说明，本文档中对MP6540的提及也适用于MP6540A。MP6540可提供最高10A的1秒峰值电流，以及3A连续电流（取决于散热和PCB条件）。MP6540使用内部电荷泵为高端MOSFET生成栅极驱动电源电压，并采用涓流充电电路维持足够的栅极驱动电压，支持100%占空比工作。内部安全功能包括热关断、欠压锁定(UVLO)和过流保护(OCP)。MP6540采用QFN-26 (5.0mmx5.0mm)封装。

商品特性

工作电源电压范围 5.5V 至 35V
集成三个半桥驱动器
输出电流3A，峰值电流10A
MOSFET导通电阻:高端+低端共50mΩ
MP6540:PWM输入和使能输入；MP6540A:高端输入和低端输入
内部电荷泵支持100%占空比工作
自动同步整流
UVLO和热关断保护
过流保护(OCP)
集成双向电流检测放大器
提供FCQFN-26 (5mmx5mm)封装

应用领域

无刷直流电机
永磁同步电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	MOSFET
	配置	三相桥
	漏源电压(Vdss)	-
	连续漏极电流(Id)	3A
	工作电压	5.5V~35V
	高侧偏置电压(Vbs)	-
	开关频率	193kHz
