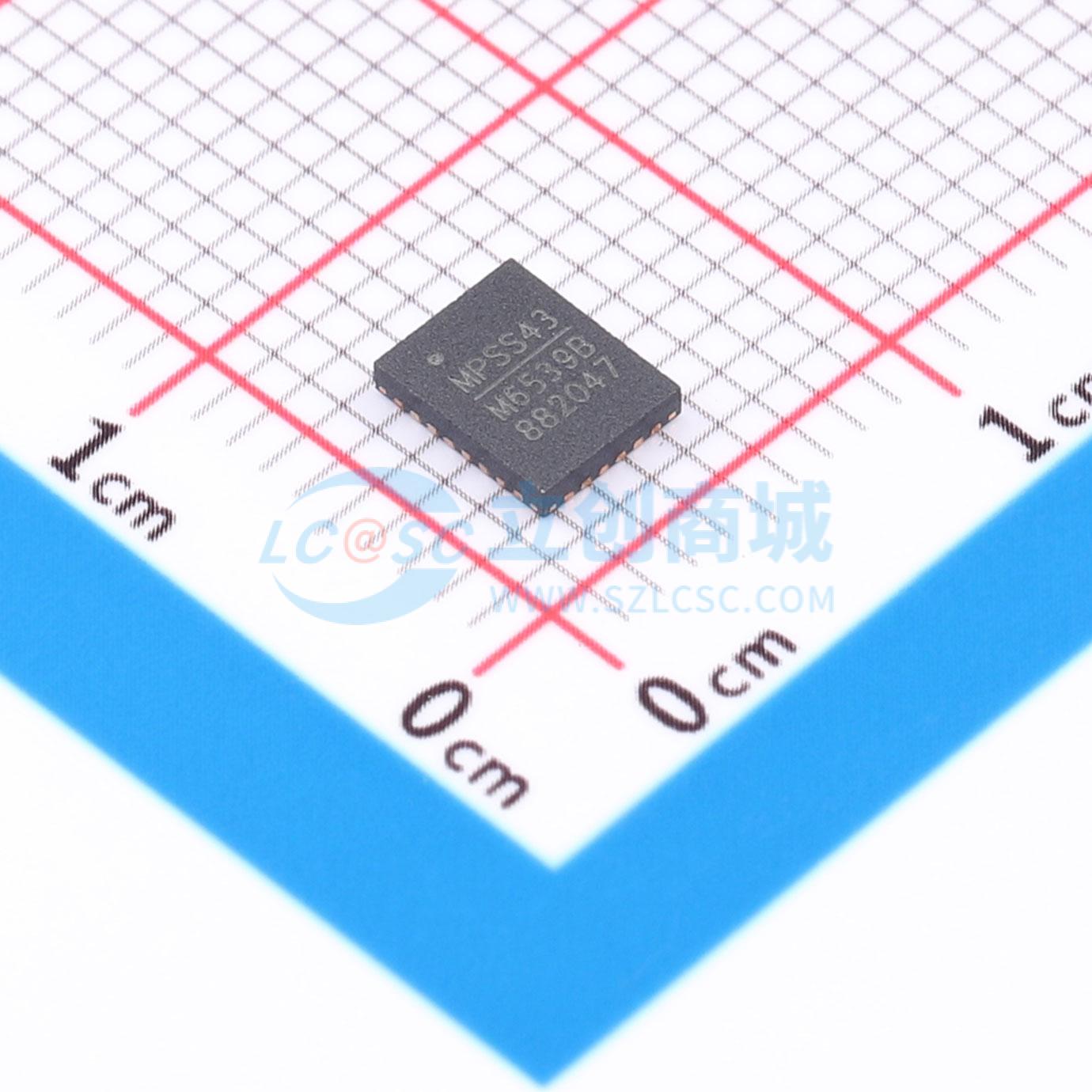

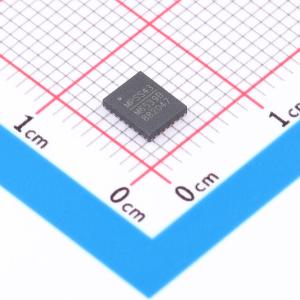

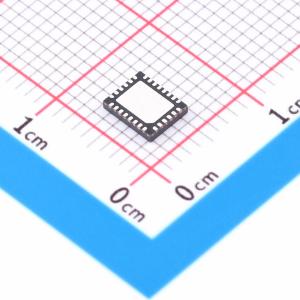

MP6539BGV-Z

三相无刷直流电机预驱动器

SMT扩展库PCB免费打样

描述: MP6539B是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。MP6539B能够驱动由六个N沟道功率MOSFET组成的三个半桥，最高耐压达100V。MP6539B使用自举电容为高端MOSFET驱动器生成电源电压。如果输出长时间保持高电平，内部电荷泵会维持高端栅极驱动。内部安全特性包括直通保护、可调死区时间控制、欠压锁定（UVLO）和热关断。MP6539B与MP6539类似。它不实现自动自举充电，不包含过流保护，仅通过VDD引脚供电（已移除VIN和LDO）。MP6539B提供带外露散热焊盘的TSSOP - 28（9.7mm×6.4mm）和QFN - 28（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP6539BGV-Z
商品编号: C7231731
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.565克(g)

商品参数

商品概述

MP6539B是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。MP6539B能够驱动由六个N沟道功率MOSFET组成的三个半桥，最高耐压达100V。 MP6539B使用自举电容为高端MOSFET驱动器生成电源电压。如果输出长时间保持高电平，内部电荷泵会维持高端栅极驱动。内部安全特性包括直通保护、可调死区时间控制、欠压锁定（UVLO）和热关断。 MP6539B与MP6539类似。它不实现自动自举充电，不包含过流保护，仅通过VDD引脚供电（已移除VIN和LDO）。 MP6539B提供带外露散热焊盘的TSSOP - 28（9.7mm×6.4mm）和QFN - 28（4mmx5mm）封装。

商品特性

支持100V工作电压
VBST最大电压120V
集成电流检测放大器
适用于电池供电应用的低功耗睡眠模式
可调死区时间控制，防止直通
热关断和欠压锁定（UVLO）保护
故障指示输出
提供热增强型表面贴装TSSOP和QFN封装

应用领域

三相无刷直流电机和永磁同步电机
电钻
电动自行车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3

	属性	参数值
	工作电压	8.5V~14V
	静态电流(Iq)	2uA
	工作温度	-40℃~+125℃
