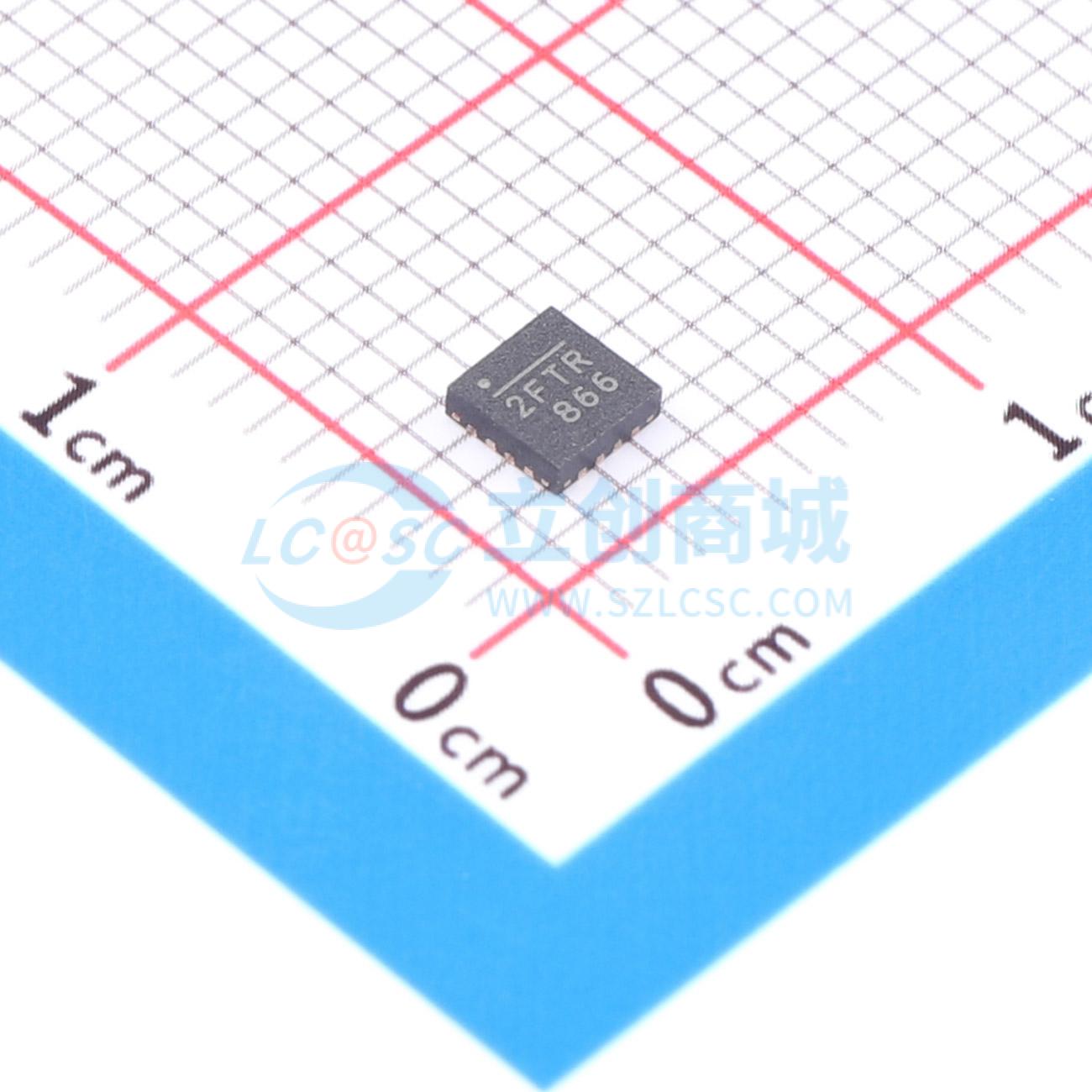

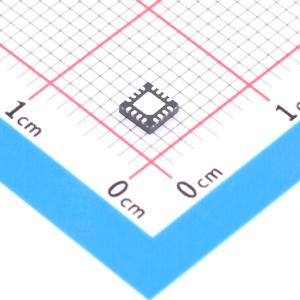

MP3214DQ-LF-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP3214DQ-LF-Z
商品编号: C7231645
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.0925克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	内置软启动；LED开路保护；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	电荷泵
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-

商品概述

MP3214是一款低噪声、大电流电荷泵，设计用于在2.7至5.5伏的输入电源下驱动高达500mA的LED。其高效率和较少的外部元件数量（两个小旁路电容、两个小电荷泵电容和一个编程电阻），使MP3214非常适合对尺寸和效率要求极高的便携式应用。 MP3214通过软启动算法控制浪涌电流。电荷泵电容的高频开关允许使用非常小的电容值。输出电流由外部电阻RSET设置。可通过使能引脚的PWM信号调节LED的亮度。 MP3214会自动调整电荷泵的开关模式以实现最佳效率。 MP3214采用16引脚3x3mm QFN封装。

商品特性

高效率
高达500mA输出电流
2.7V至5.5V宽电源范围
小尺寸解决方案
软启动
低关断电流
LED开路/短路保护
无电感
可编程输出电流
PWM亮度控制

应用领域

LED背光
LED闪光灯
LED手电筒
手机、相机、PDA和手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	1.35MHz
	通道数	1
	输出电压	-
	输出电流	500mA
