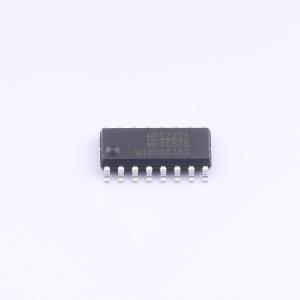

温馨提醒：图片仅供参考，商品以实物为准
MP4657BGS-Z
MP4657BGS-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4657BGS-Z
- 商品编号
- C7231700
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4V~16V | |
| 开关频率 | 20kHz~350kHz | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 80V | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP4657B是一款单级反激式、四串LED驱动器和系统电压控制器，适用于次级侧的LED背光照明。该设备控制反激功率级并通过外部N通道MOSFET调节系统供电电压和LED电流环路，并集成了四串LED电流平衡功能。在4V至16V输入电压范围内，该设备输出直接驱动信号以控制N通道MOSFET来调节系统供电电压。此外，通过光耦合器输出补偿信号来控制初级侧反激（或其他功率级）。MP4657B通过ADIMP/PWM引脚对LED电流进行脉宽调制(PWM)和模拟调光。对于模拟调光，需要在该引脚上施加频率大于5kHz的脉冲信号；对于PWM调光，则需施加频率小于5kHz的脉冲信号。设备采用独立控制方法来调节LED电流(ILED)和系统电压(VSYS)。当PWM信号有效时，MP4657B通过反激功率级调节ILED环路，并进一步通过控制N通道MOSFET来调节VSYS，实现N通道MOSFET的软开关以减少电压尖峰。当PWM信号无效时，设备直接通过反激功率级控制VSYS。MP4657B具有多种保护功能以提高系统可靠性，包括LED开路保护、LED短路保护和LEDx引脚接地短路保护等。此外还提供过压保护(OVP)和反馈开环保护以及热保护。该设备采用SOIC-16封装。
