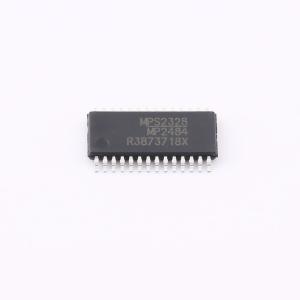

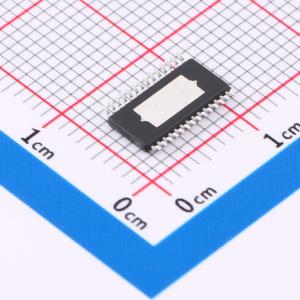

MPQ2484GF-AEC1-Z

支持多种调光模式的75V多拓扑结构LED控制器

SMT扩展库PCB免费打样

描述: 是一款灵活的多拓扑异步控制器，适用于高亮度LED灯。该设备支持降压、升压和降压-升压配置，非常适合多用途应用。具有4.5V至45V的宽输入电压范围，最大升压电压高达75V。峰值电流模式操作可提供快速瞬态响应并简化环路稳定
品牌名称: MPS(芯源)
商品型号: MPQ2484GF-AEC1-Z
商品编号: C7232058
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

MPQ2484是一款灵活的多拓扑异步控制器，适用于高亮度LED灯。该器件支持降压、升压和降压 - 升压配置，非常适合多用途应用。MPQ2484的输入电压（VIN）范围宽，为4.5V至45V，最大升压电压可达75V。峰值电流模式操作可提供快速瞬态响应，并简化环路稳定。开关频率（fSW）可通过FSET引脚设置，也可由100kHz至2.2MHz的外部时钟信号同步。可配置的扩频频率（FSS）功能可周期性地启用抖动开关，以改善电磁干扰（EMI）。 MPQ2484通过P沟道MOSFET提供调光开关模式。在无P沟道MOSFET的正常操作期间，可选择两步调光或PWM调光。强大的故障保护功能包括热关断、逐周期峰值电流限制、输出过压保护（OVP）、输出短路保护（SCP）、LED开路保护和LED短路保护。若发生故障，故障指示器将输出低电平有效逻辑信号。 MPQ2484采用TSSOP - 28EP封装。

商品特性

专为应对汽车照明而设计：
- 负载突降承受能力高达45V
- 冷启动电压低至4.5V
- 最大升压输出75V
- 多种调光模式
- 通过H/L引脚实现两步调光
- 通过PDIM引脚实现外部PWM调光，集成P沟道调光MOSFET驱动器
- 符合AEC - Q100 1级标准
支持降压、升压和降压 - 升压拓扑
低噪声EMI/EMC
强大的保护功能：
- 逐周期电流限制
- 输出过压保护（OVP）
- LED开路保护
- LED串阳极/阴极到电池/地短路保护
- 一个或多个LED短路保护
- 过温关断
- 故障标志输出
其他特性：
- 关断电流<5μA
- 静态电流<1mA
- 可通过外部设置电阻配置电流检测参考
- 外部环路补偿
- 采用TSSOP - 28EP封装

应用领域

汽车外部LED照明：
- 前照灯
- 日间行车灯（DRL）
- 雾灯/信号灯
室内和室外LED照明
商业和工业LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~45V
	开关频率	100kHz~2.2MHz
	通道数	1
	输出电压	75V

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压；升压
	工作温度	-40℃~+150℃
	恒流精度	5%
