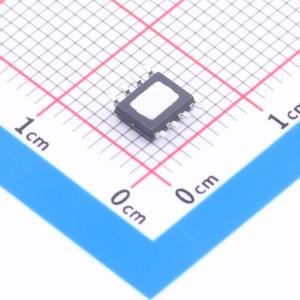

温馨提醒：图片仅供参考，商品以实物为准

MP2212DN-LF-Z

降压型 3V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2212DN-LF-Z
商品编号: C7231576
商品封装: SOICE-8
包装方式: 编带
商品毛重: 12.98克(g)

商品参数

商品概述

MP2212 是一款内部补偿的 600kHz 固定频率 PWM 同步降压调节器。MP2212 的偏置电源（VCC）为 3V 至 6V，输入电压范围为 3V 至 16V，可在高达 3A 的负载电流下产生 0.8V 至 0.9xVIN 的可调输出电压。 MP2212 集成了一个 80mΩ 的高端开关和一个 80mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。采用峰值电流模式控制和内部补偿，搭配陶瓷输出电容和小型电感时能保持稳定。故障保护功能包括打嗝式短路保护、逐周期电流限制和热关断。其他特性包括频率同步输入和内部软启动。 MP2212 提供 3mm x 3mm 10 引脚 QFN 和 8 引脚带散热焊盘的 SOIC 小型封装。

商品特性

3A 输出电流
输入电源范围：3V 至 16V
80mΩ 内部功率 MOSFET 开关
全陶瓷输出电容设计
效率高达 95%
600kHz 固定开关频率
输出电压从 0.8V 至 0.9xVIN 可调
内部软启动
频率同步输入
热关断
逐周期电流限制
打嗝式短路保护
10 引脚、3mm x 3mm QFN 封装和 8 引脚 SOIC 封装

应用领域

µP/ASIC/DSP/FPGA 内核及 I/O 电源
打印机和液晶电视
网络和电信设备
负载点调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~16V
	输出电流	-
	开关频率	450kHz~750kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
	功能特性	频率同步；逐波限流；打嗝限流
