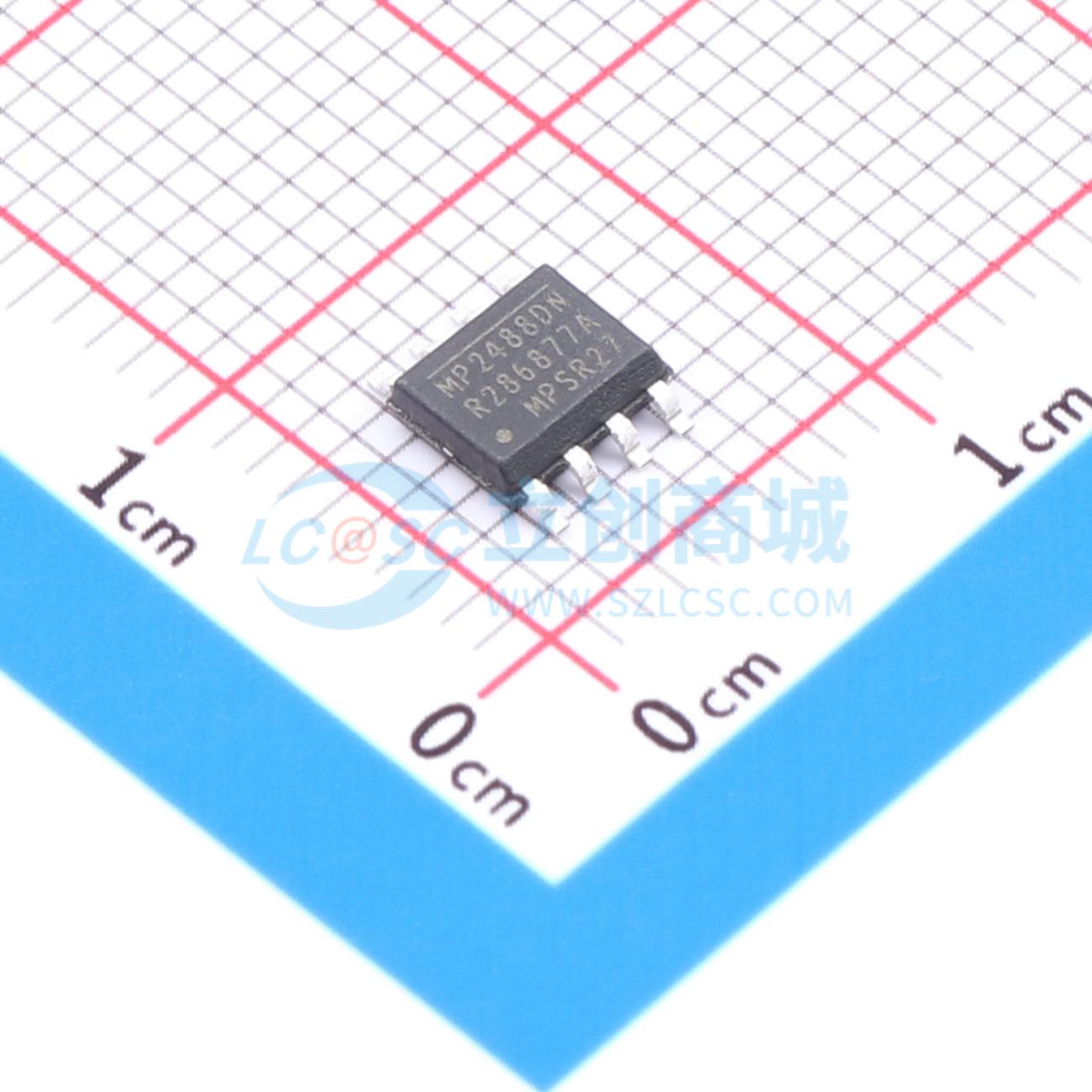

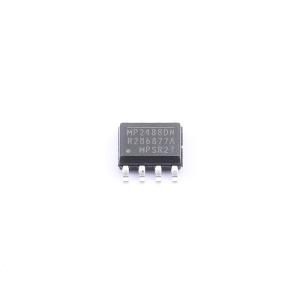

MP2488DN-LF-Z
MP2488DN-LF-Z
SMT扩展库PCB免费打样
- 描述
- 是一款固定频率的降压开关稳压器，可向高功率LED提供高达2A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为3.2A。4.5V至55V的宽输入范围适用于各种降压应用，非常适合汽车、工业和通用照明应用。采用峰值电流模式控制和200mV参考电压，实现快速环路响应、轻松补偿和精确的LED电流调节。开关频率可通过外部电阻编程，最高可达200kHz，可防止电磁干扰（EMI）噪声问题。热关断功能提供可靠的容错操作。关断模式下12μA的静态电流使其可用于电池供电应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2488DN-LF-Z
- 商品编号
- C7231601
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.161918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 200kHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MP2488是一款固定频率降压型开关稳压器，可为高功率LED提供高达2A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为3.2A。4.5V至55V的宽输入范围适用于各种降压应用，使其非常适合汽车、工业和通用照明应用。采用峰值电流模式控制和200mV参考电压，实现快速环路响应、轻松补偿和精确的LED电流调节。开关频率可通过外部电阻编程，最高可达200kHz，可避免EMI（电磁干扰）噪声问题。热关断功能确保可靠、容错运行。关断模式下12μA的静态电流使其适用于电池供电应用。 MP2488提供3x3mm 10引脚QFN和带散热焊盘的SOIC8小型封装。
商品特性
- 4.5V至55V宽工作输入范围
- 220mΩ内部功率MOSFET
- 最高200kHz可编程开关频率
- 130μA静态电流
- 陶瓷电容稳定
- 内部软启动
- 最高97.5%效率
- 200mV参考电压，实现高效率
- 提供3x3mm 10引脚QFN和带散热焊盘的SOIC8封装
应用领域
- 高功率LED驱动器
- 汽车及通用照明
- 恒流源
