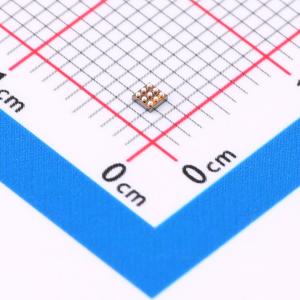

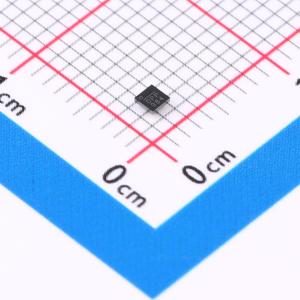

温馨提醒：图片仅供参考，商品以实物为准

MP2660GC-0000-Z

5V USB, 500mA, I²C控制的单节锂离子电池线性充电器，具备电源路径管理功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP2660是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。该器件可从交流适配器或USB端口获取输入电源，独立为系统负载供电并为电池充电。充电器部分具备恒流预充电、恒流快充（CC）和恒压（CV）调节、充电终止和自动再充电功能。电源路径管理功能可自动选择输入电源、电池或两者同时为系统供电，即使电池没电也能确保系统持续供电。此功率级包括一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持满充状态。MP2660通过限制从输入到系统以及从电池到系统的电流，为系统提供短路保护（SCP）。这一特性对于防止锂离子电池因电流过大而损坏尤为关键。若电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，防止锂离子电池过度放电。集成的I2C控制接口使MP2660能够对充电参数进行编程，包括输入电流限制、输入最小电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。MP2660采用9引脚WLCSP（1.55mmx1.55mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2660GC-0000-Z
商品编号: C7231619
商品封装: WLCSP-9(1.6x1.6)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

MP2660是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。该器件可从交流适配器或USB端口获取输入电源，独立为系统负载供电并为电池充电。充电器部分具备恒流预充电、恒流快充（CC）和恒压（CV）调节、充电终止和自动再充电功能。电源路径管理功能可自动选择输入电源、电池或两者同时为系统供电，即使电池没电也能确保系统持续供电。此功率级包括一个从输入到系统的低压差稳压器，以及一个从电池到系统的100mΩ开关。电源路径管理将充电电流与系统负载分离，从而实现正确的充电终止，并使电池保持满充状态。 MP2660通过限制从输入到系统以及从电池到系统的电流，为系统提供短路保护（SCP）。这一特性对于防止锂离子电池因电流过大而损坏尤为关键。若电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，防止锂离子电池过度放电。集成的I2C控制接口使MP2660能够对充电参数进行编程，包括输入电流限制、输入最小电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。 MP2660采用9引脚WLCSP（1.55mmx1.55mm）封装。

商品特性

与5V USB电源兼容
适用于单节锂离子/锂聚合物电池的完全自主充电器
具备完整的电源路径管理功能，可同时为系统供电和为电池充电
可编程的输入电流限制和输入最小电压调节阈值
±0.5%的充电电压精度
输入源的最大电压为13V
具备I2C接口，用于编程充电参数和状态报告
完全集成的电源开关，无需外部阻断二极管
内置强大的充电保护功能，包括电池温度监测和可编程定时器
内置电池断开功能，适用于运输模式
芯片具备热限制调节功能
采用超紧凑型WLCSP - 9（1.55mmx1.55mm）封装

应用领域

可穿戴设备
智能手持设备
健身配件
智能手表
蓝牙耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	455mA
	充电饱和电压	4.2V
	放电截止电压	2.8V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	11uA
	接口类型	I2C
