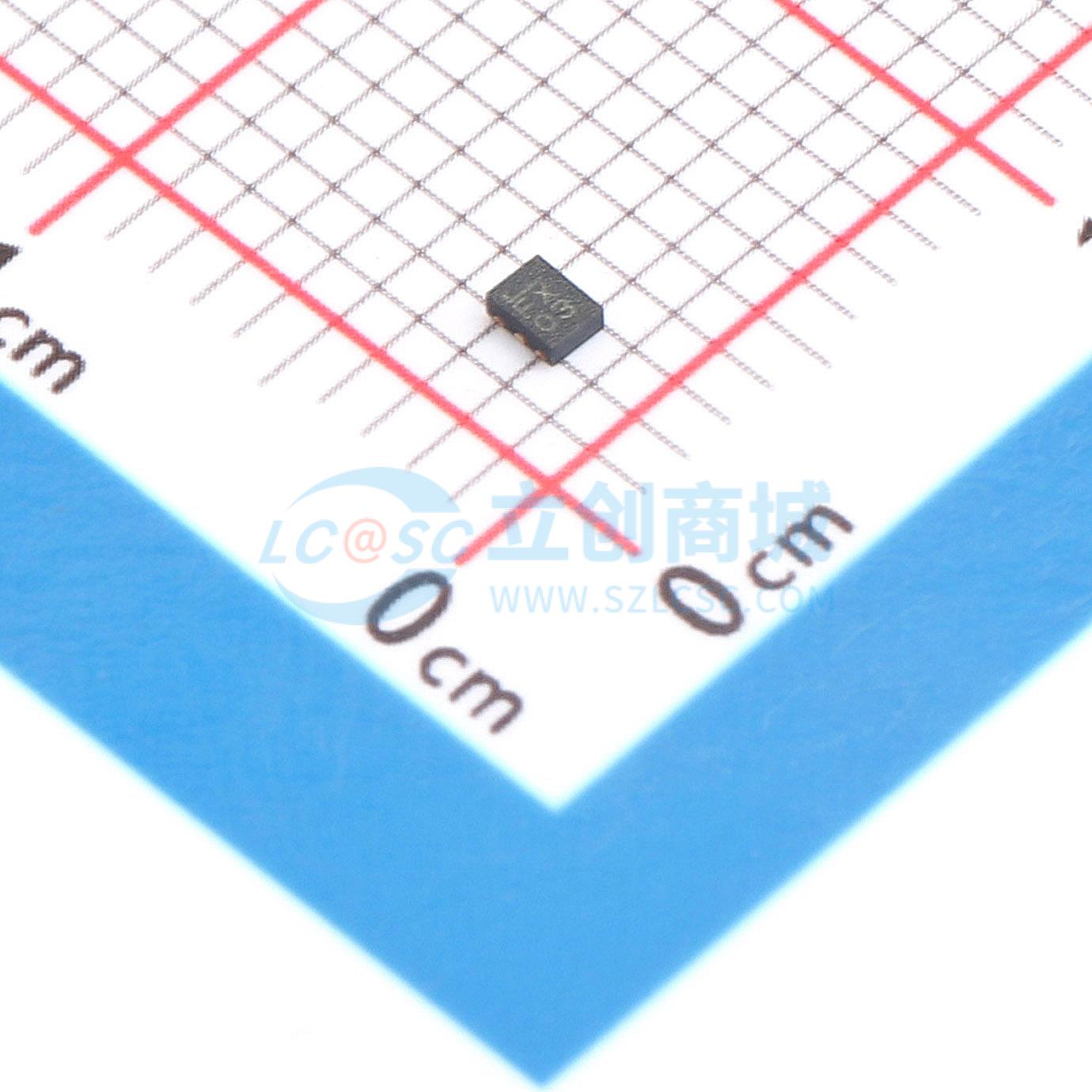

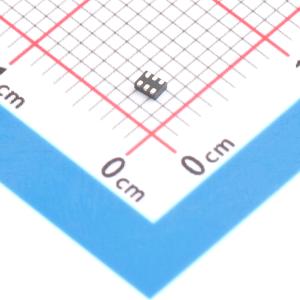

温馨提醒：图片仅供参考，商品以实物为准

MP2151GQFU-Z

采用超小型封装的5.5V、1A同步降压转换器，静态电流25μA，具备输出放电功能

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2151GQFU-Z
商品编号: C7231551
商品封装: UTQFN-6(1.2x1.6)
包装方式: 编带
商品毛重: 0.28克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2151是一款单片式降压开关模式转换器，内置功率MOSFET。该器件在2.5V至5.5V输入电压下可实现1A连续输出电流，具备出色的负载和线性调整率。输出电压可低至0.6V。恒定导通时间（COT）控制方案可实现快速瞬态响应，并简化环路稳定设计。全面的保护功能包括逐周期电流限制和热关断。 MP2151适用于多种应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。 MP2151仅需少量现成的标准外部元件，提供超小型SOT563或UTQFN（1.2mmx1.6mm）封装。

商品特性

低静态电流（IQ）：25μA
1.1MHz开关频率
用于电源排序的使能（EN）引脚
1%反馈（FB）精度
2.5V至5.5V宽工作输入范围
输出电压可从0.6V开始调节
高达1A输出电流
80mΩ和50mΩ内部功率MOSFET开关
100%占空比
输出放电功能
输出过压保护（OVP）
带打嗝模式的短路保护（SCP）
仅固定输出版本具备电源正常（PG）信号
提供SOT563或UTQFN（1.2mmx1.6mm）封装

应用领域

无线/网卡
便携式仪器
电池供电设备
低电压I/O系统电源
多功能打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
