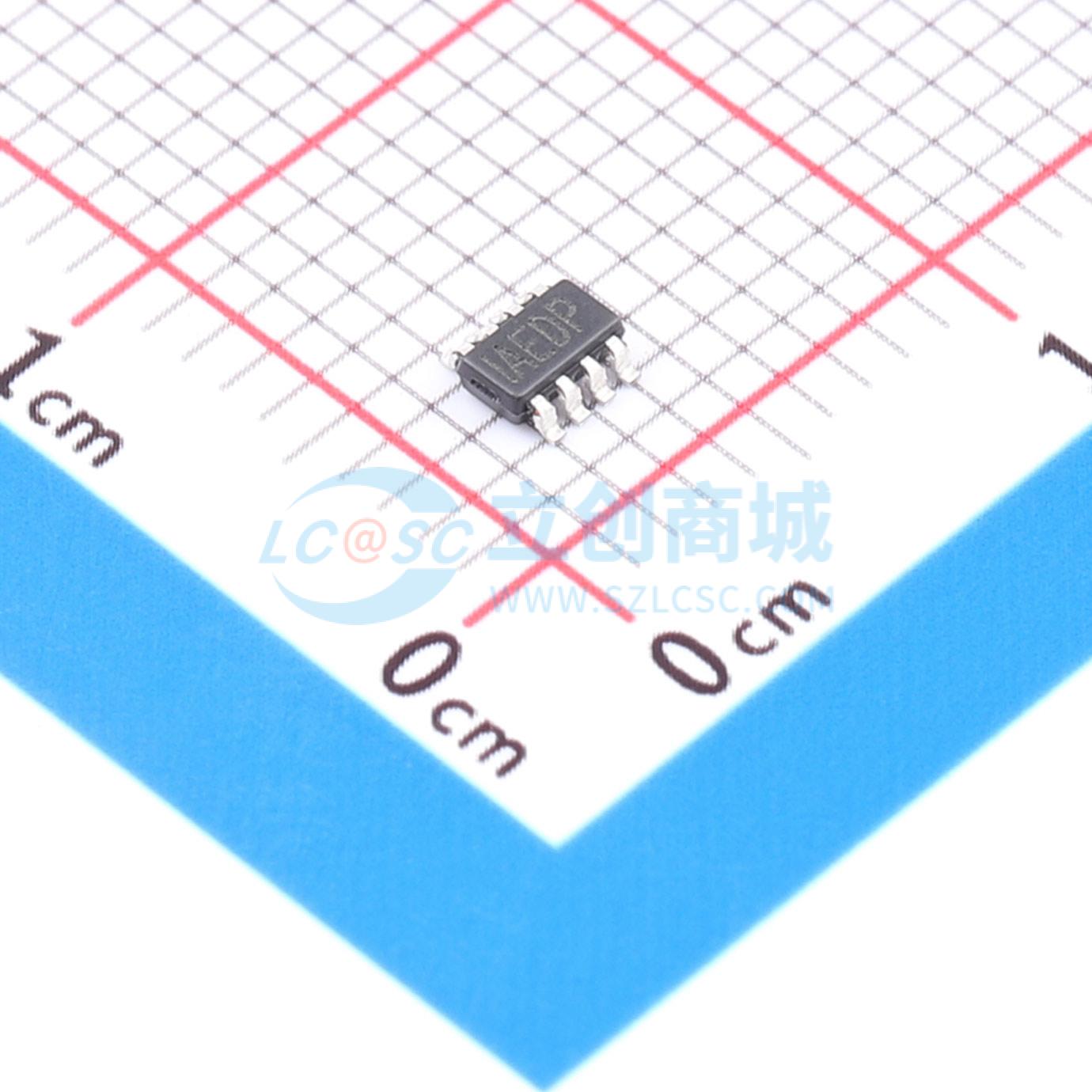

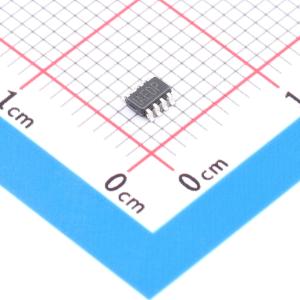

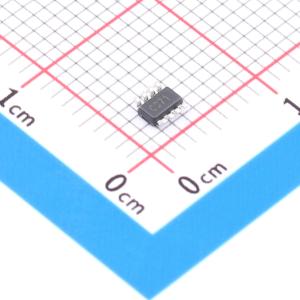

温馨提醒：图片仅供参考，商品以实物为准
MPQ2122GJ-Z
降压型 2A 2.7V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2122GJ-Z
- 商品编号
- C6992993
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 608mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MPQ2122是一款内部补偿、1MHz固定频率、双路PWM同步降压稳压器。MPQ2122的输入电压范围为2.7V至6V，可产生低至0.608V的输出电压，静态电流为45μA，非常适合为单节锂离子（Li+）电池供电的便携式设备供电。 MPQ2122集成了两个80mΩ的高端开关和35mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿可减少所需的外部元件数量。 故障保护功能包括逐周期限流和热关断。 MPQ2122采用8引脚TSOT23 - 8封装。
商品特性
- 双路2A输出电流
- 峰值效率>93%
- 轻载效率>80%
- 2.7V至6V宽工作输入范围
- 80mΩ和35mΩ内部功率MOSFET
- 1MHz固定开关频率
- 输出电压从0.608V至VIN可调
- 180°移相操作
- 100%占空比操作
- 45μA静态电流
- 逐周期过流保护
- 带打嗝模式的短路保护
- 热关断
- 采用8引脚TSOT23 - 8封装
应用领域
- 小型/手持设备
- DVD驱动器
- 便携式仪器
- 智能手机和功能手机
- 电池供电设备
