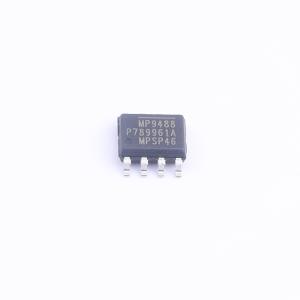

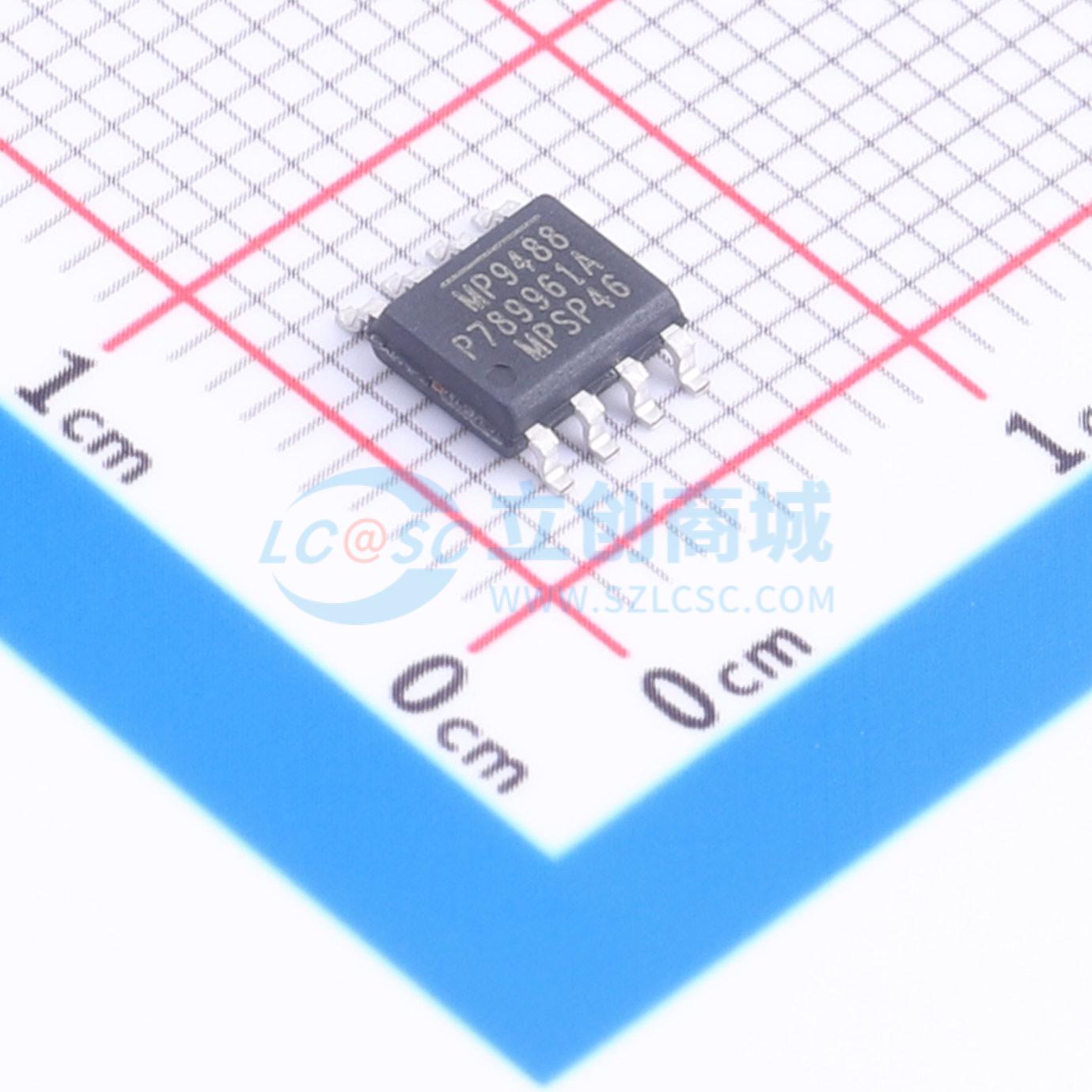

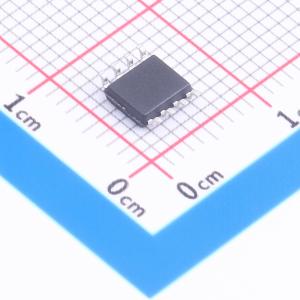

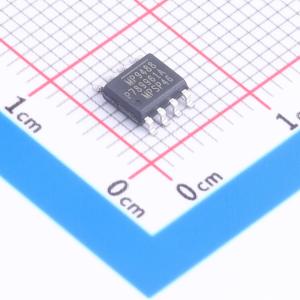

MP9488GS-Z
450V、300mA宽输入降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP9488是一款输入范围为7.5V至450V的宽输入、300mA降压转换器。MP9488通常用于降压拓扑，但即使电源范围非常宽，它也能支持降压 - 升压、升压和反激拓扑应用。MP9488采用峰值电流和可变关断时间控制模式来调节输出电压
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9488GS-Z
- 商品编号
- C6993407
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~450V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 开关频率 | 45kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；反激式 | |
| 静态电流(Iq) | 165uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP9488是一款输入范围为7.5V至450V的宽输入、300mA降压转换器。MP9488通常用于降压拓扑，但即使电源范围非常宽，它也能支持降压 - 升压、升压和反激拓扑应用。 MP9488采用峰值电流和可变关断时间控制模式来调节输出电压。它集成了一个高压启动电路和一个500V MOSFET。这种非常简单的结构有助于实现低成本和高输入电压。在轻载条件下，MP9488的峰值电流和开关频率会随着负载的减小而降低，从而实现高效率。这使得MP9488非常适合用于踏板车、电动自行车和其他民用应用。 全面的保护功能包括热关断、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。 MP9488采用SOIC - 8封装。
商品特性
- 7.5V至450V宽输入范围
- 集成500V MOSFET
- 开关电流限制>500mA
- 峰值电流和可变关断时间控制
- 低VCC工作电流
- 频率折返
- 最大频率限制
- 轻载时峰值电流压缩
- 内部高压电流源
- 热关断（自动重启）
- 带迟滞的VCC欠压锁定（UVLO）
- 基于定时器的过载保护（OLP）
- 短路保护（SCP）
- 开环保护
应用领域
- 踏板车和电动自行车控制电源
- 太阳能系统
- 汽车系统电源
- 工业电源
