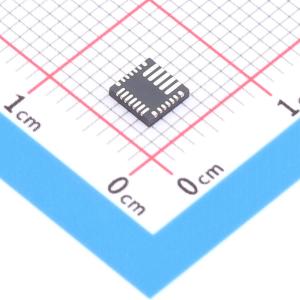

MP2639CGR-Z

2节锂离子或锂聚合物开关充电器，兼容5V输入，集成双向充放电和电池平衡功能

SMT扩展库PCB免费打样

描述: 是一款高度集成、灵活的开关模式电池充电管理设备，用于各种便携式应用中的2节串联锂离子和锂聚合物电池。能够通过5V适配器或USB输入为2节电池充电，可在充电、放电和睡眠三种模式下工作。在2节电池应用中，5V输入通过升压模式运行的设备为2节电池充电；当5V输入缺失时，2节电池电压通过降压模式运行的设备放电至5V输出。对于充电功能，设备自动检测电池电压，并分三个阶段为电池充电：涓流、恒流和恒压
品牌名称: MPS(芯源)
商品型号: MP2639CGR-Z
商品编号: C6993016
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.2255克(g)

商品参数

商品概述

MP2639C 是一款高度集成、灵活的开关模式电池充电管理器件，适用于各种便携式应用中的两串锂离子和锂聚合物电池。 MP2639C 能够通过 5V 适配器或 USB 输入为两串电池充电。MP2639C 可在三种模式下工作：充电模式、放电模式和睡眠模式。在两串电池应用中，5V 输入通过工作在升压模式的 MP2639C 为两串电池充电。当 5V 输入不存在时，两串电池电压通过工作在降压模式的 MP2639C 放电至 5V 输出。对于充电功能，MP2639C 会自动检测电池电压，并分三个阶段为电池充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。为确保安全运行，MP2639C 将芯片温度限制在预设值 120℃。其他安全特性包括输入过压保护 (OVP)、电池过压保护 (OVP)、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。 MP2639C 采用 QFN - 26 (4mmx4mm) 封装。

商品特性

输入电压范围：4.0V 至 5.75V
可通过 5V 输入为两串电池充电
符合 USB 标准的充电器集成了基于输入电流和输入电压的电源管理功能
可编程输入电流和输入电压限制，最高可达 2.5A
两串电池应用中可编程充电电流
充电电压 8.4V，精度为 0.5%
可编程放电电流最高可达 5.0A
用于温度监测的负温度系数引脚
放电模式下无负载关断和按键开启功能
可编程定时器备用保护
放电模式负载跟踪补偿
热调节和热关断
内部电池反向漏电阻断
充电和放电模式均集成短路保护 (SCP)
四个 LED 电池电量和状态指示灯
采用 QFN - 26 (4mmx4mm) 封装

应用领域

电站应用
智能手机、平板电脑和其他便携式设备的移动电源应用
移动互联网设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片；均衡充电芯片
	工作电压	6V~8.7V；4V~5.5V
	最大充电电流	2.7A
	充电饱和电压	8.4V
	放电截止电压	5.75V

	属性	参数值
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	20uA
