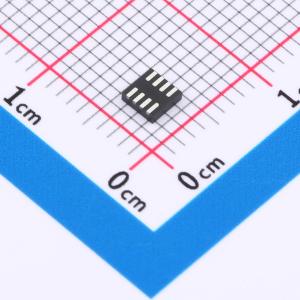

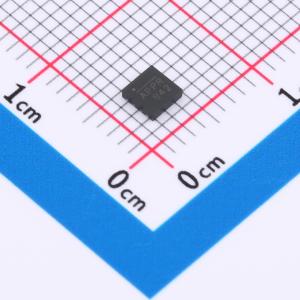

MPQ4423AGQ-AEC1-Z
3A, 36V 高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4423AGQ-AEC1-Z
- 商品编号
- C6993043
- 商品封装
- QFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 410kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4423A是一款高效、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，在宽输入电源范围内，可实现3A的连续输出电流，并具有出色的负载和线性调节能力。 MPQ4423A采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作可提供快速瞬态响应，并简化环路稳定。 完整的保护功能包括过流保护（OCP）和热关断。 MPQ4423A仅需少量易于获取的标准外部元件，采用紧凑的QFN - 8（3mmx3mm）封装。
商品特性
- 4V至36V宽连续工作输入范围
- 85mΩ/55mΩ低RDS(ON)内部功率MOSFET
- 高效同步模式操作
- 默认410kHz开关频率
- 可与200kHz至2.2MHz外部时钟同步
- 适用于汽车冷启动的高占空比
- 强制CCM模式
- 内部软启动
- 电源正常指示
- 过流保护（OCP）和打嗝式热关断
- 输出可从0.8V调节
- 采用QFN - 8（3mmx3mm）封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车
- 工业控制系统
- 分布式电源系统
