温馨提醒：图片仅供参考，商品以实物为准

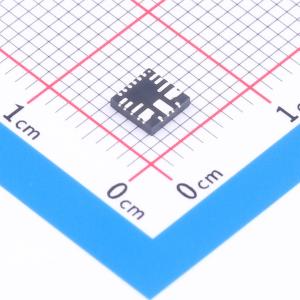

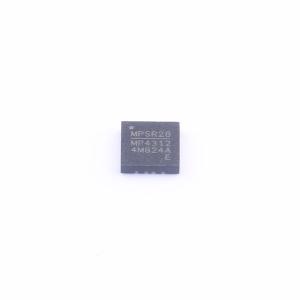

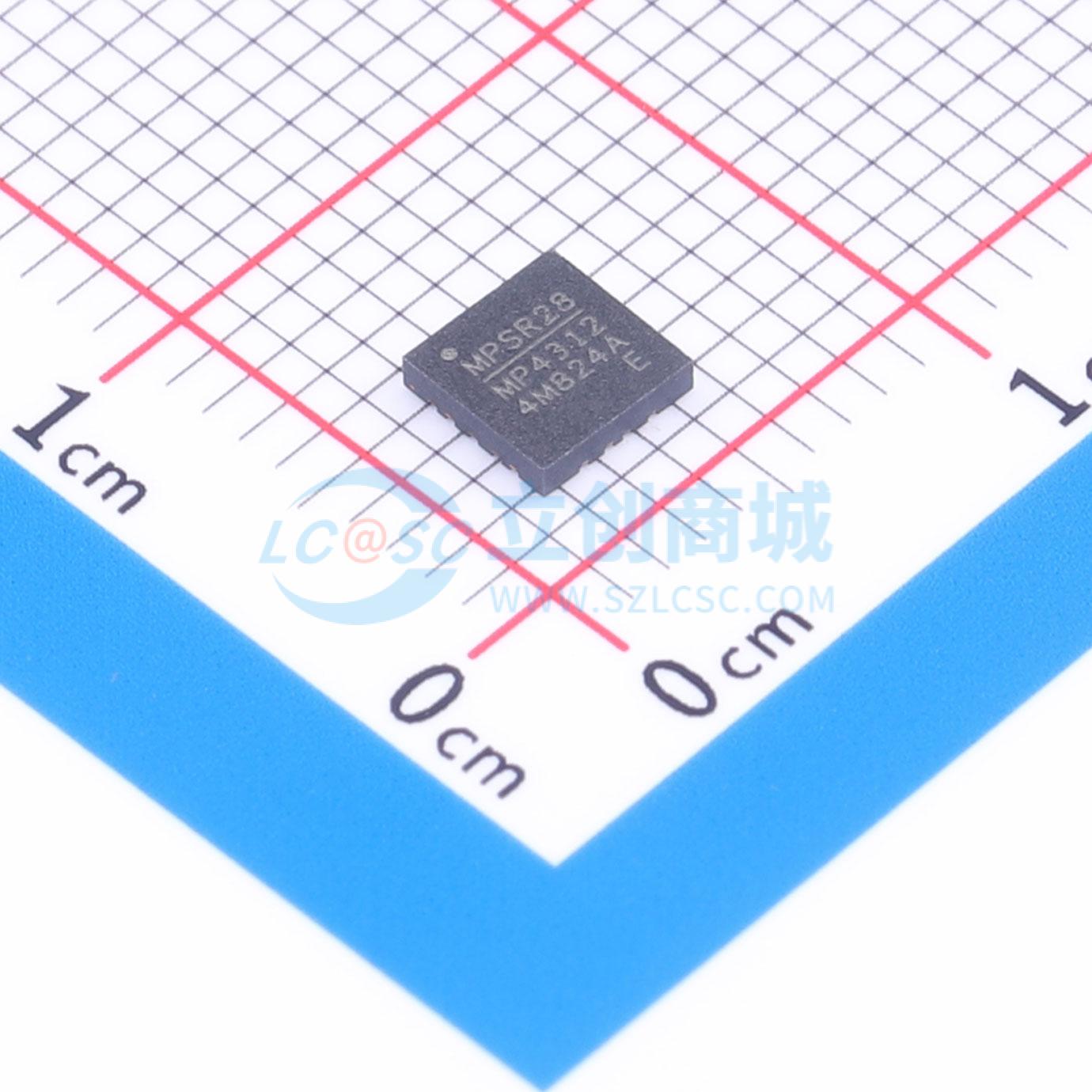

MP4312GRE-Z
降压型 2A 3.3V~45V
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4312是一款45V输入电压范围、2A连续输出电流的同步降压转换器,具有低静态电流和频率扩展谱功能。适用于汽车电池应用,支持外部时钟同步和多种保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4312GRE-Z
- 商品编号
- C6993231
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~45V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 350kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4312是一款可配置频率的同步降压开关转换器，集成了内部高端和低端功率MOSFET（分别为HS-FET和LS-FET）。它采用电流模式控制，可提供高达2A的高效输出电流（IOUT），实现快速环路响应。 3.3V至45V的宽输入电压（VIN）范围适用于汽车输入环境中的各种降压应用。1.7μA的关断电流（ISD）使该器件可用于电池供电的应用。 通过在轻载条件下降低开关频率（fSW）以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。漏极开路的电源正常（PG）信号指示输出是否在其标称电压的95%至105%范围内。 频率折返功能有助于防止启动期间电感电流（IL）失控。热关断功能可确保可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MP4312采用QFN - 20（4mmx4mm）封装。
商品特性
- 3.3V至45V宽工作输入电压（VIN）范围
- 2A连续输出电流（IOUT）
- 1.7μA低关断电流（ISD）
- 18μA睡眠模式静态电流（IQ）
- 内部48mΩ/20mΩ高端和低端MOSFET（HS - FET和LS - FET）
- 适用于汽车电池应用的350kHz至1000kHz可配置开关频率（fSW）
- 可与外部时钟同步
- 反相同步时钟输出
- 用于降低EMI的扩频频率（FSS）
- 用于降低EMI的对称VIN
- 电源正常（PG）输出
- 外部软启动（SS）
- 100ns最小导通时间（tON_MIN）
- 可选的高级异步调制（AAM）模式或强制连续导通模式（FCCM）
- 低压差（LDO）模式
- 带打嗝模式的过流保护（OCP）
- 采用QFN - 20（4mmx4mm）封装
- 采用可焊侧翼封装
应用领域
- 收音机
- 电池供电系统
- 通用消费类应用
- 工业电源系统
