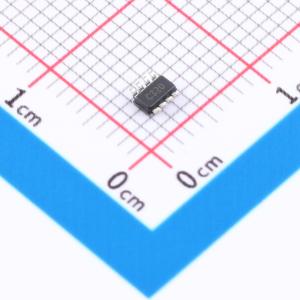

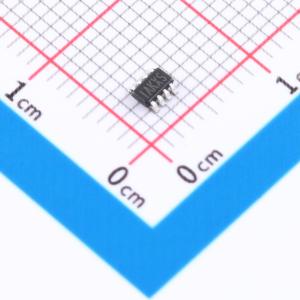

温馨提醒：图片仅供参考，商品以实物为准
MP9148GJ-Z
降压型 1A 2.7V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9148GJ-Z
- 商品编号
- C6993398
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 2.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 608mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；打嗝限流 |
商品概述
MP9148是一款内部补偿、1MHz固定频率、双PWM、同步降压稳压器。其工作输入电压范围为2.7V至6V，可产生低至0.608V的输出电压，并具有45μA的静态电流，使其非常适合为使用单节锂离子电池供电的便携式设备供电。该器件集成了双路100mΩ高侧开关和40mΩ同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿最大限度地减少了所需的外部元件数量。故障条件保护包括逐周期电流限制和热关断。MP9148采用8引脚TSOT23-8封装。
商品特性
- 双路1A输出电流
- 93%峰值效率
- 80%轻载效率
- 2.7V至6V宽工作输入电压范围
- 100mΩ和40mΩ内部功率MOSFET
- 1MHz固定开关频率
- 输出电压可从0.608V调节至VIN
- 180°相移操作
- 100%占空比操作
- 45μA静态电流
- 逐周期过流保护
- 带打嗝模式的短路保护
- 热关断
- 采用8引脚TSOT23-8封装
应用领域
- 小型/手持设备
- DVD驱动器
- 便携式仪器
- 智能手机和功能手机
- 电池供电设备
