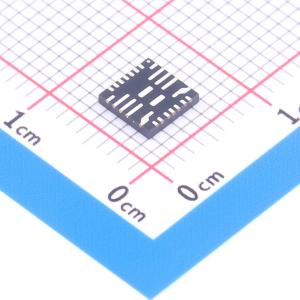

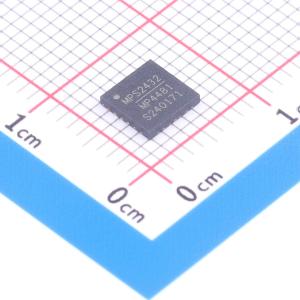

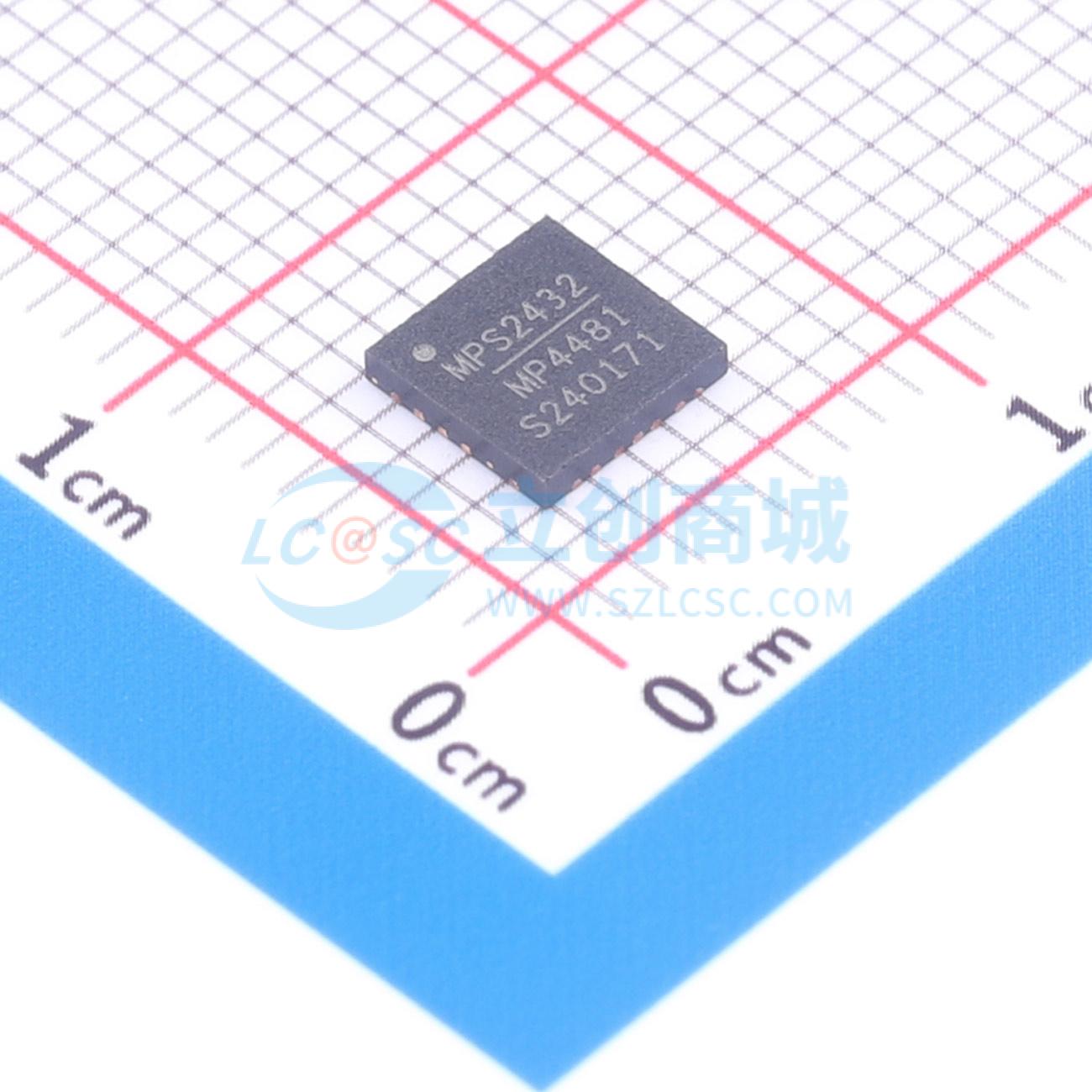

MPQ4481GU-AEC1-Z

MPQ4481 是一款单片集成降压型开关变换器，含有用于USB 端口的单路USB 限流开关和Type-C 5V @ 3A 模式配置通道。MPQ4481 在宽输入范围内，可实现高达3A 的输出电流，且具有极好的负载及线性调整率。 USB 开关的输出为限流输出。USB 端口既支持符合电池充电规范（BC1.2）的DCP 方案，同时也支持Divider 模式、1.2V/1.2V 模式和USB Type-C 5V @ 3A DFP 模式，无需用户从外部进行干预。 全方位保护功能包括打嗝限流保护、输出过压保护（OVP）和过温保护。 MPQ4481 最大限度地减少了现有标准外部元器件的使用，采用QFN-26（5mmx5mm）封装。 3 种输出电压可选: 5.1V, 5.17V, 和 5.3V 可编程线路压降补偿 精确的USB 输入限流 低压差模式25mΩ/20mΩ 低导通阻抗内部降压功率MOSFETs 15mΩ 低导通阻抗内部 USB 功率MOSFETs 工作频率高达2.2MHz MPQ4481GU-FD-AEC1 支持频谱扩展模式 强制连续导通工作模式（FCCM） 降负荷 vs. 温度 USB 的EN 控制 USB 故障指示 针对USB, DP, DM 的 ±8KV 人体放电模式（HBM）静电放电 (ESD) 分类等级 采用QFN-26 （5mmx5mm）封装 支持AEC-Q100 Grade 1 认证

• 支持符合BC1.2 规范的DCP 方案、Divider 模式、和1.2V/1.2V 模式
• 支持USB Type-C 5V @ 3A DFP 模式
• 6V 至36V 宽工作输入范围

• USB 专用充电端口（DCP）
• USB Type-C 充电端口
