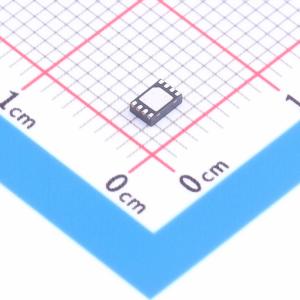

温馨提醒：图片仅供参考，商品以实物为准
MP3305DD-LF-Z
MP3305DD-LF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3305DD-LF-Z
- 商品编号
- C6993081
- 商品封装
- QFN-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 2.2MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 36V | |
| 输出电流 | 200mA | |
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MP3305是一款单片升压转换器，专为从5V输入或单节锂离子电池驱动白光LED（WLED）阵列而设计。MP3305采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其低至200mV的反馈电压可降低功耗并提高效率。 MP3305具备高达50kHz的真正PWM调光功能，可在广泛的环境亮度范围内灵活控制背光源亮度，同时避免PWM调光产生可听噪声。 若因开路导致过压情况出现，MP3305将关闭。使用一个外部电阻分压器来调节过压保护（OVP）阈值。MP3305还具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。 MP3305采用2x3mm的小型8引脚QFN封装。
商品特性
- 内置功率MOSFET
- 可驱动多达10个串联白光LED
- 效率高达88%
- PWM调光频率范围为250Hz至50kHz
- 2.2MHz固定开关频率
- 可调开路负载关断阈值（OVP）
- 低200mV反馈电压
- 欠压锁定（UVLO）、热关断
- 内置1.3A限流
- 采用2mm x 3mm QFN8封装
应用领域
- LCD面板
- 数码相框
- 手持电脑和个人数字助理（PDA）
- 数码相机
- 小型LCD显示屏
