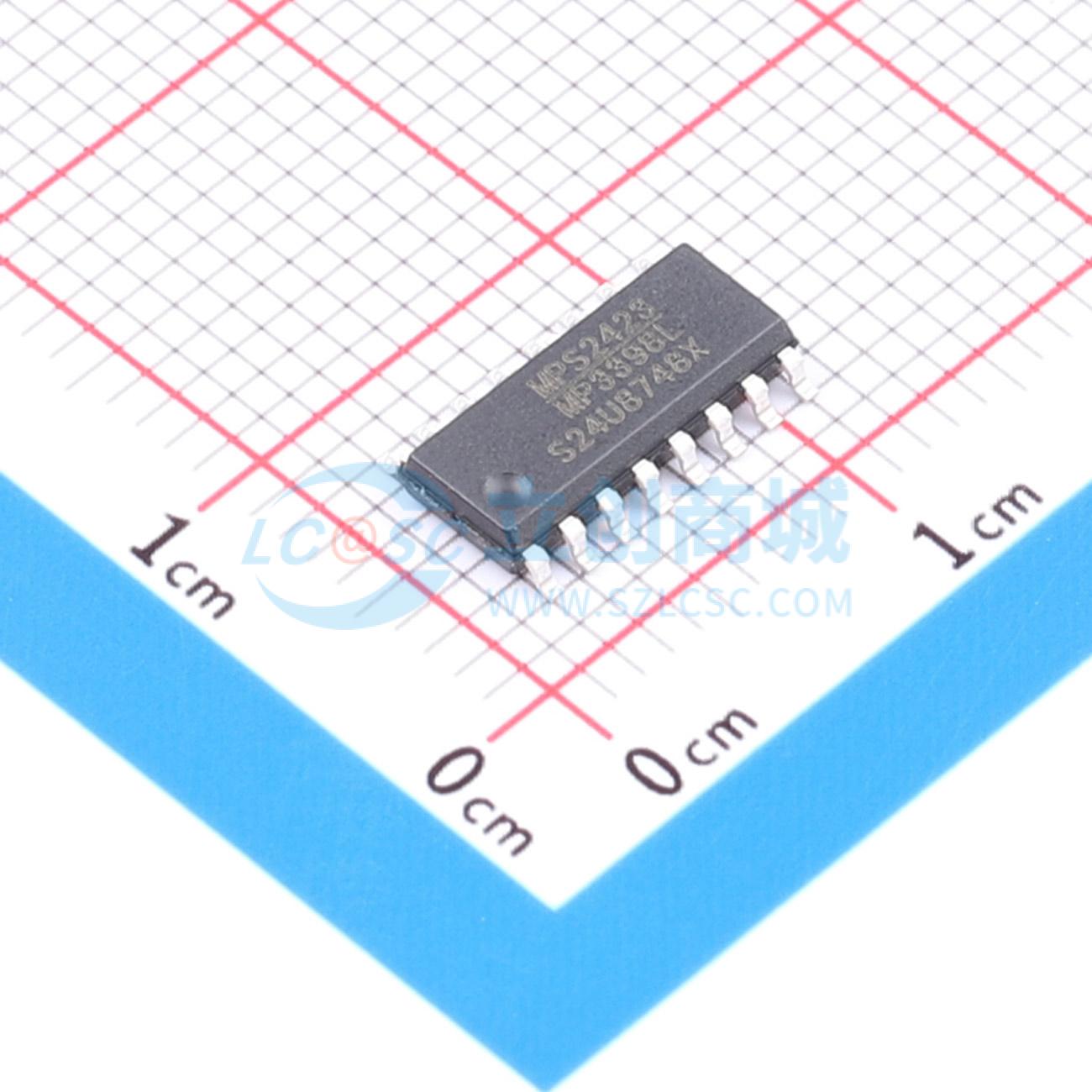

MP3398LGS-Z

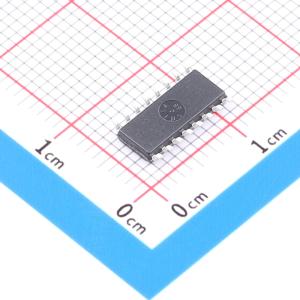

MP3398LGS-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3398LGS-Z
- 商品编号
- C6993168
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~28V | |
| 开关频率 | 540kHz | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 2.5% |
商品概述
MP3398L是一款具有4个电流通道的升压控制器，专为驱动大尺寸LCD面板背光应用的WLED阵列而设计。它可以通过两个或更多IC并联共享单个电感电源，灵活扩展LED通道数量。 MP3398L采用具有固定开关频率的峰值电流模式，频率可通过外部设置电阻进行编程。MP3398L驱动外部MOSFET，将5V至28V输入电源的输出电压升压。它将每个LED串中的电流调节到由外部电流设置电阻设定的值。 MP3398L应用4个内部电流源进行电流平衡，串间电流匹配可实现2.5%的调节精度。其LED电流源上的低调节电压可降低功率损耗。 MP3398L可独立支持模拟和PWM调光，以满足不同的调光模式需求。此外，还集成了丰富的保护模式，包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED短路/开路保护、电感/二极管短路保护。 MP3398L采用SOIC16封装。
商品特性
- 4串，每串最大350mA的WLED驱动器
- 4.5V至28V输入电压范围
- 串间2.5%的电流匹配精度
- 可编程开关频率
- PWM和模拟调光模式
- 单电源级联能力
- LED开路和短路保护
- 可编程过压保护
- 可恢复热关断保护
- 过流保护
- 电感/二极管短路保护
- 欠压锁定
- SOIC16封装
应用领域
- 台式LCD平板显示器
- 平板视频显示器
- 2D/3D LCD电视和显示器
