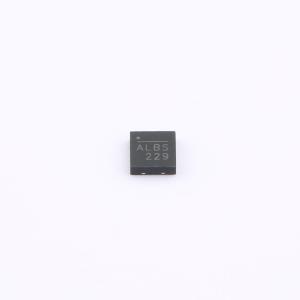

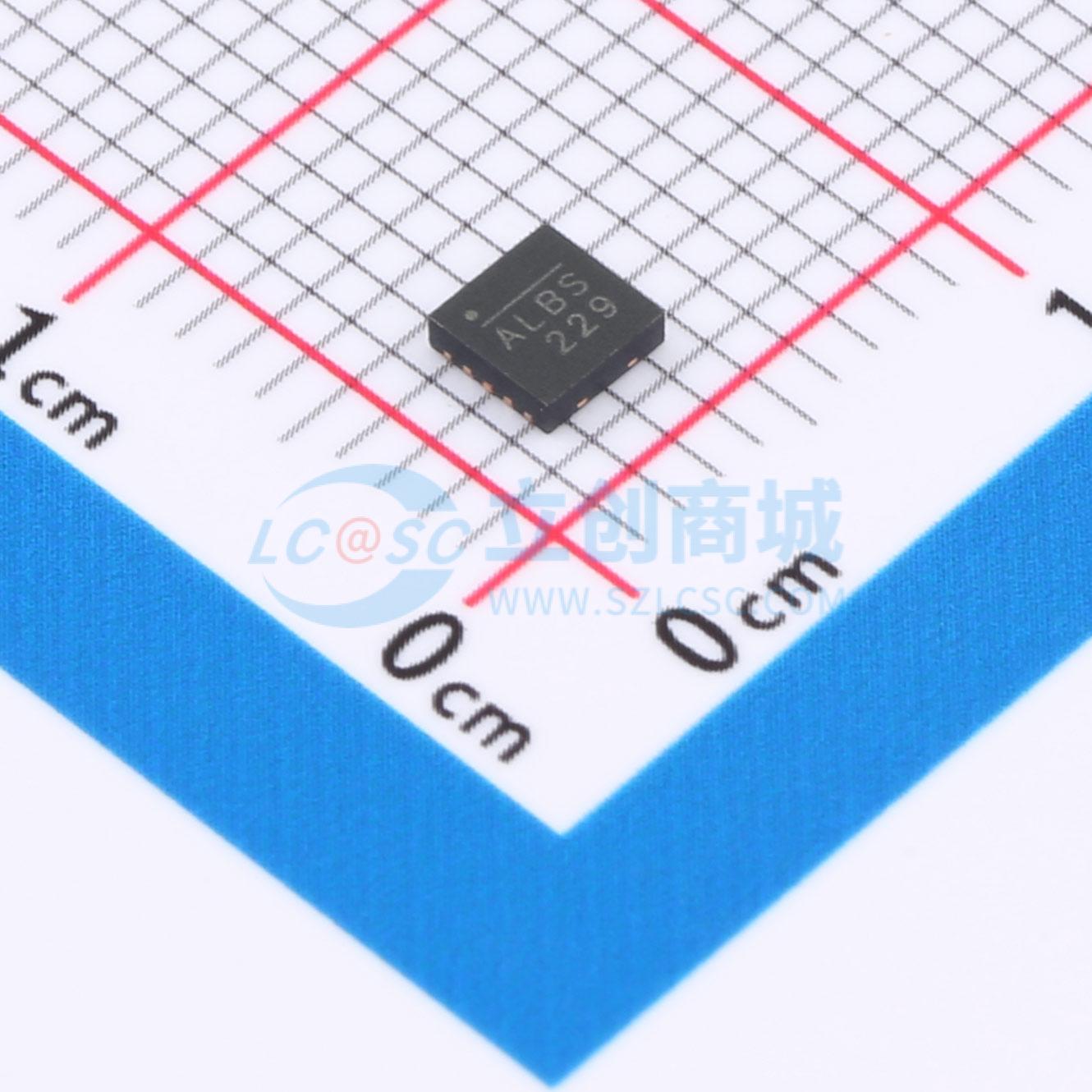

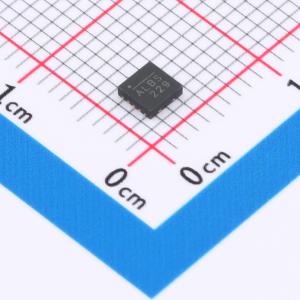

MP3310NGQ-Z
具备真PWM调光功能的升压型白光LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款单片升压转换器，设计用于在宽输入电源范围内驱动白光LED阵列。采用电流模式、固定频率架构，将LED电流调节到由外部电流设置电阻设定的用户编程值。开关频率也可通过外部电阻进行编程。具有真正的PWM调光功能，可在宽范围的环境亮度下灵活控制背光亮度。若因开路情况出现过压状况，该转换器将关闭。可使用一个外部电阻分压器来编程过压保护（OVP）阈值。还具备欠压锁定、电流限制和热过载保护功能，可防止在输出过载时受损。采用小型10引脚3x3mm QFN封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3310NGQ-Z
- 商品编号
- C6993101
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~25V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.3A | |
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MP3310N是一款单片升压转换器，专为在宽输入电源范围内驱动白光LED阵列而设计。MP3310N采用电流模式、固定频率架构，将LED电流调节至由外部电流设置电阻设定的用户编程值。开关频率也可通过外部电阻进行编程。 MP3310N具备真PWM调光功能，可在宽范围的环境亮度下灵活控制背光源亮度。 若因开路导致过压情况出现，MP3310N将关闭。使用一个外部电阻分压器来设置过压保护（OVP）阈值。MP3310N还具备欠压锁定、限流和热过载保护功能，可防止在输出过载时器件受损。 MP3310N采用3x3mm 10引脚QFN小型封装。
商品特性
- 内置0.3Ω功率MOSFET
- 4.5V至25V宽工作输入范围
- 可驱动多达12个串联白光LED
- 效率高达93%
- 真PWM调光
- 可调开关频率
- 可调开路负载保护电压
- 内置1.3A限流
- 欠压锁定、热关断
- 采用3mmx3mm QFN-10封装
应用领域
- LCD面板
- 数码相框
- 手持电脑和个人数字助理（PDA）
- 数码相机
- 小型LCD显示屏
