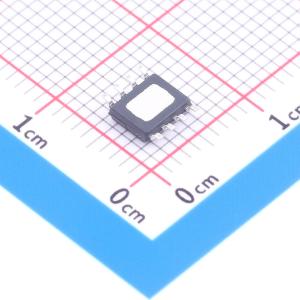

MPQ8039GN-Z
MPQ8039GN-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ8039GN-Z
- 商品编号
- C6993083
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过温保护；过流保护；欠压锁定 |
商品概述
MPQ8039 是一款通用型高频半桥功率驱动器，能够驱动 9A 负载。该器件集成了高端和低端 N 沟道 MOSFET 功率开关，并通过预设的逐周期电流限制对源电流和灌电流进行全面保护。其输入电压范围宽，为 7.5V 至 25V。 MPQ8039 具有低电流关断模式、输入欠压保护和热关断功能。它可与标准逻辑信号接口，采用小型 SOIC8E 封装。
商品特性
- 保证工业/汽车温度范围限制
- ±9A 峰值电流输出
- ±4.25A 连续电流输出
- 高达 1.2MHz 的开关频率
- 受保护的集成式 100mΩ 功率开关
- 所有开关均有电流限制
- 集成欠压保护
- 集成热保护
- 2.5μA 待机模式
- 真正的两象限运行，可提供源电流和灌电流
- 提供符合 AEC - Q100 标准的等级产品
应用领域
- D 类音频驱动器
- 单端输出功率 25W/4Ω/10%
- 全桥输出功率 70W/4Ω/10%
- 全桥或半桥 DC - DC 开关稳压器
- 电机驱动器
